Снятие
1. Отсоедините отрицательный провод от батареи.
2. Поддомкратьте автомобиль и снимите задние колеса.
3. Расчеканьте ступичную гайку и отдайте ее торцевым ключом.
Внимание! Во избежание повреждения подшипников после снятия колеса ступичную гайку следует ослабить и вновь затянуть!
4. Отпустите стояночный тормоз и снимите датчик ABS и опорный кронштейн троса привода стояночного тормоза (см. Главу Тормозная система).
5. Снимите с тормозного щита суппорт тормозного механизма и, не отсоединяя гидравлический шланг, подвяжите его проволокой к штанге стабилизатора поперечной устойчивости (см. Главу Тормозная система).
6. Снимите со ступицы колеса тормозной диск, предварительно пометив установочное положение обоих компонентов друг относительно друга (см. Главу Тормозная система).

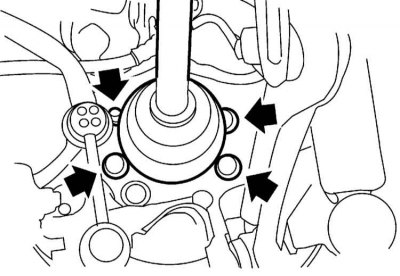

7. Выверните четыре крепежных болта с задней стороны тормозного щита и снимите ступичную сборку, - в случае необходимости воспользуйтесь съемником ST1 926470000 с оправкой ST2 927140000.
[Информация представлена на сайте autoinstruction.ru]
Внимание! Постарайтесь не повредить ротор колесного датчика ABS!
8. Проверьте снятые компоненты на наличие признаков чрезмерного износа и механических повреждени
Разборка и сборка

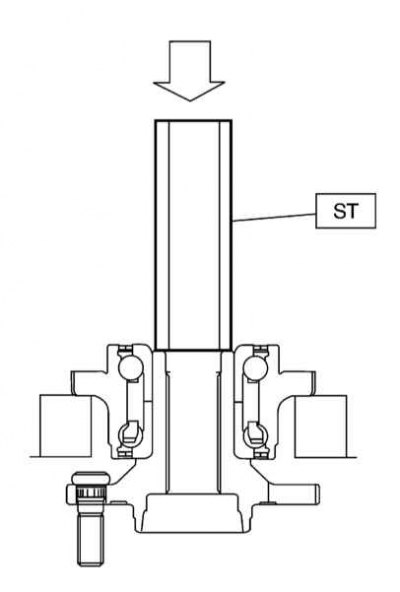

1. При помощи оправки ST 398507703 высвободите ступицу из ступичной сборки.

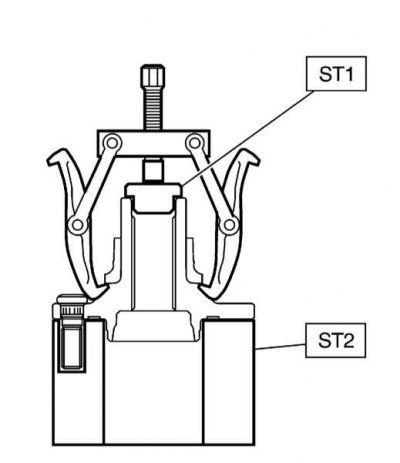

2. При помощи упора ST1 399520105 и держателя ST2 927080000 выжмите внутреннюю обойму ступичного подшипника.
Внимание! Не снимайте не нуждающийся в замене подшипник, - снятый подшипник подлежит замене в обязательном порядке!
3. При помощи ступичного стенда ST 927080000 выпрессуйте колесные болты.
Внимание! Во избежание повреждения ступицы не пытайте выбить болты молотком!

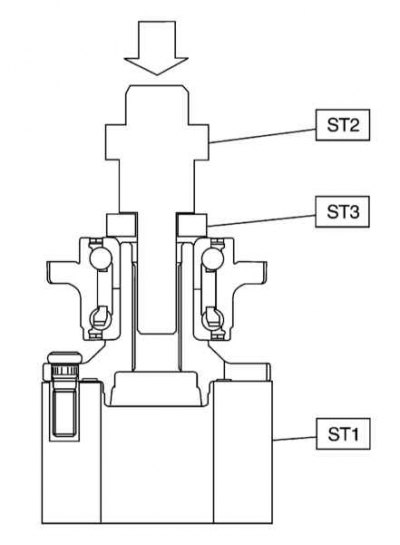

4. Сборка производится в порядке, обратном порядку демонтажа компонентов. Установка ступичного подшипника производится при помощи держателя ST1 927080000, оправки ST2 927450000 и упора ST3 28499AE000.
Установка

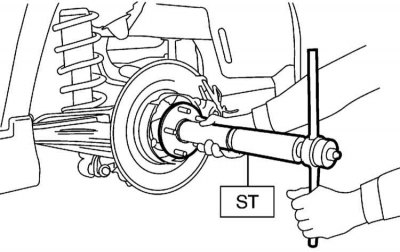

1. Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за тем, чтобы весь крепеж был затянут с требуемым усилием. Приводной вал устанавливайте на место при помощи специального приспособления ST1 922431000 и насадки ST2 927390000.
2. Перед установкой ступичной гайки отрегулируйте ход рычага стояночного тормоза (см. Главу Тормозная система). Затем взведите стояночный тормоз и при выжатой педали ножного тормоза затяните с требуемым усилием (118 Нм), затем зачеканьте ступичную гайку.
Внимание! Опускание автомобиля на землю при незатянутой ступичной гайке, равно как и перетягивание последней сопряжено с риском повреждения подшипника!
