Снятие и установка силового агрегата (Subaru Legacy 3 «BE/BH/BT»)

  • Главная
  • Субару
  • Легаси
  • BE/BH/BT (1998-2004)
  • Двигатель и системы
  • Капремонт двигателей
  • Снятие и установка силового агрегат…
0
Оглавление: 4-цилиндровые модели ↓ 6-цилиндровые модели ↓

4-цилиндровые модели



Снятие



1. Поддомкратьте автомобиль и установите его на подпорки.

2. Полностью откройте капот и зафиксируйте его при помощи упора.

3. Сбросьте давление в системе питания (см. Главу Системы питания и выпуска).

4. Снимите крышку заливной горловины.

5. Отсоедините отрицательный провод от батареи.

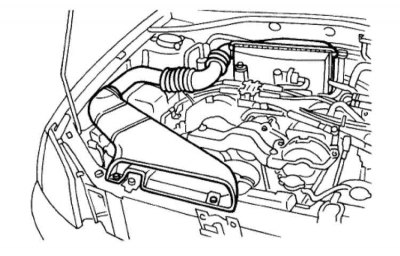

6. Снимите сборку воздухоочистителя с впускным…


6. Снимите сборку воздухоочистителя с впускным рукавом.

7. Снимите защиту картера.

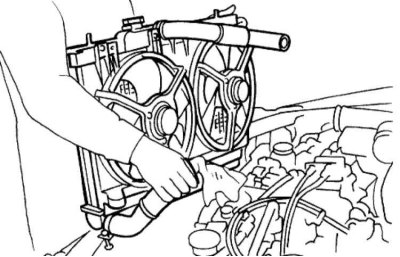

8. Снимите радиатор в комплекте с вентиляторной…


8. Снимите радиатор в комплекте с вентиляторной сборкой.

9. Снимите крышку привода ГРМ (см. Раздел Снятие и установка передних крышек привода ГРМ).

10. Снимите крышку ремня V-образного привода вспомогательных агрегатов (см. Главу Текущее обслуживание).

11. На моделях с К/В подведите соединительный шланг к системе рециркуляции хладагента.



12. Слейте хладагент из тракта К/В.

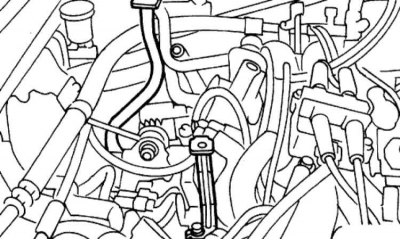

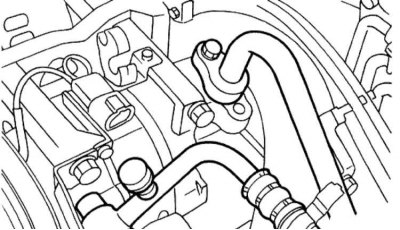

13. Отсоедините от компрессора К/В напорные…


13. Отсоедините от компрессора К/В напорные шланги.

14. Снимите опорный кронштейн крепления воздухоочистителя.

13. Отсоедините от компрессора К/В напорные…

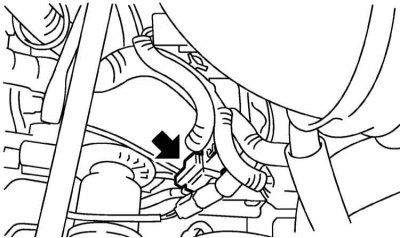

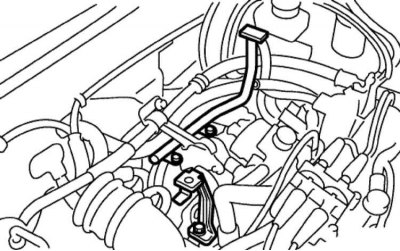

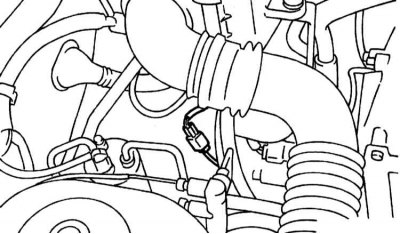

15. Отсоедините электропроводку от переднего…


15. Отсоедините электропроводку от переднего лямбда-зонда.

15. Отсоедините электропроводку от переднего…


15. Отсоедините электропроводку от переднего…

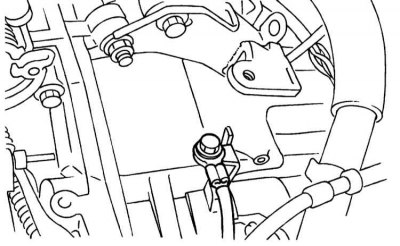

16. Отсоедините клемму заземления силового…


16. Отсоедините клемму заземления силового агрегата.

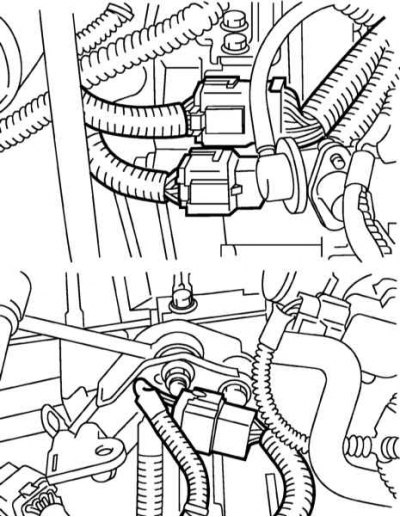

17. Рассоедините разъемы косы электропроводки…


17. Рассоедините разъемы косы электропроводки двигателя.

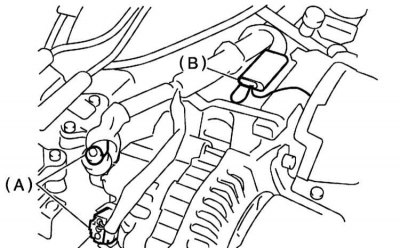

А - Контактный разъем и клемма генератора

А - Контактный разъем и клемма генератора
B - Разъем электропроводки компрессора К/В


18. Отсоедините электропроводку от генератора и компрессора К/В.

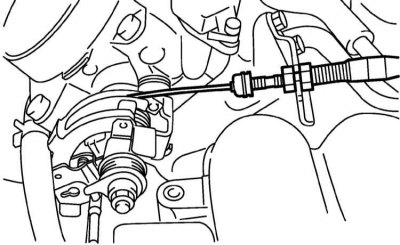

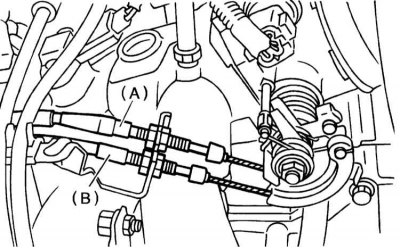

А - Трос газа

А - Трос газа
B - Трос темпостата


19. Отсоедините тросы приводные тросы дроссельной заслонки (газ и темпостат).

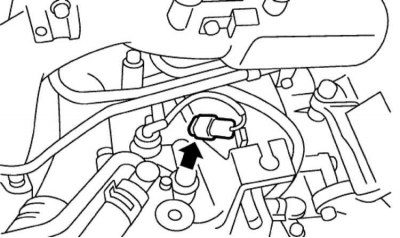

20. Отсоедините электропроводку от…


20. Отсоедините электропроводку от датчика-выключателя давления.

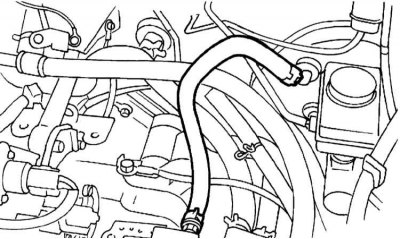

21. Отсоедините вакуумный шланг тормозного…


21. Отсоедините вакуумный шланг тормозного усилителя.

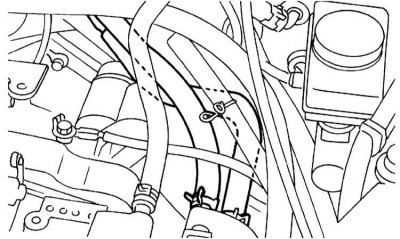

22. Отсоедините шланги отопителя.


22. Отсоедините шланги отопителя.

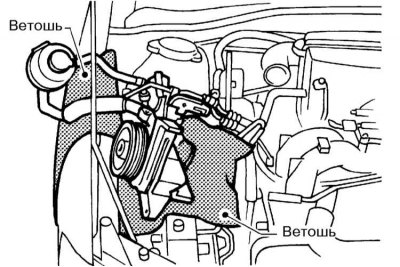

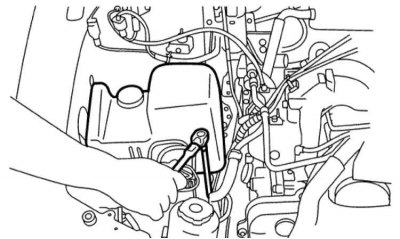

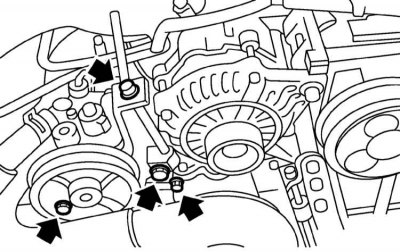

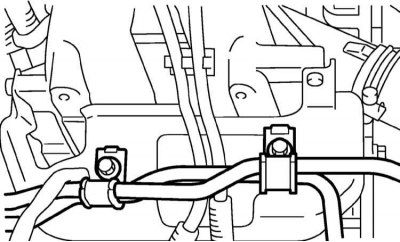

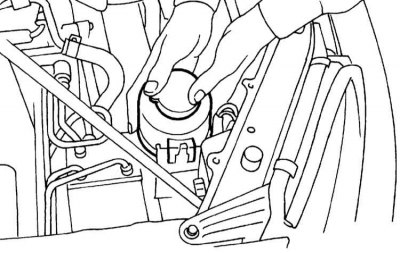

23. Произведите снятие с опорного кронштейна…


23. Произведите снятие с опорного кронштейна рулевого насоса:


  • a) Снимите резонаторную камеру;
  • b) Отпустите крепежный и регулировочный болты и снимите передний V-образный ремень;
  • c) Отпустите крепеж опорных кронштейнов гидравлических линий;
  • d) Выверните болты крепления опорного кронштейна рулевого насоса.
  • e) Потянув вверх, снимите с кронштейна резервуар жидкости ГУР, надавив на него по направлению к передку автомобиля;
  • f) Не отсоединяя от насоса гидравлические линии, отведите сборку в сторону и, подложив ветошь, уложите ее на брызговик правого крыла.

23. Произведите снятие с опорного кронштейна…


23. Произведите снятие с опорного кронштейна…


23. Произведите снятие с опорного кронштейна…


23. Произведите снятие с опорного кронштейна…


[Источник доступен на веб-сайте: www.autoinstruction.ru]

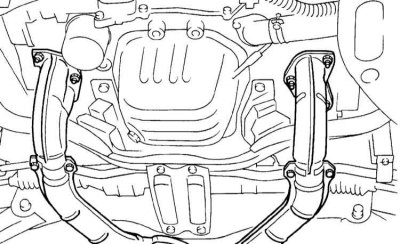

24. Снимите приемные и центральную секции системы…


24. Снимите приемные и центральную секции системы выпуска отработавших газов.

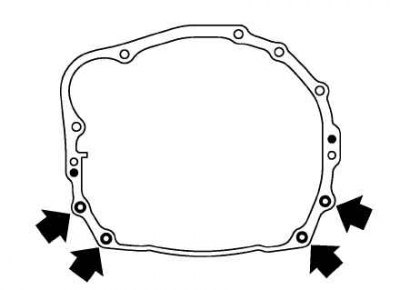

25. Отдайте гайки крепления нижней части…


25. Отдайте гайки крепления нижней части трансмиссии к двигателю.

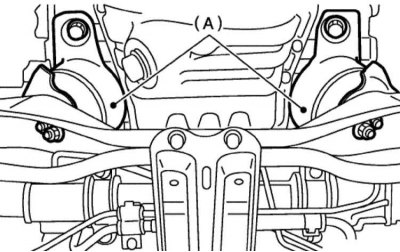

А Опоры двигателя

А Опоры двигателя


26. Отверните гайки крепления подушек передних опор подвески силового агрегата к поперечной балке.

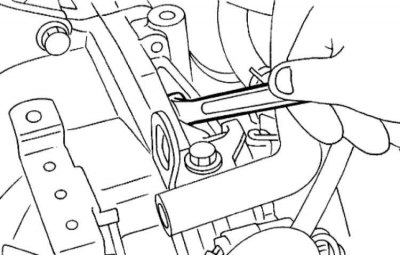

27. На моделях с АТ опустите автомобиль на землю…


27. На моделях с АТ опустите автомобиль на землю и выверните сервисную пробку АТ. Выверните крепежные болты и отделите муфту гидротрансформатора от приводного диска, - с целью поочередного обеспечения доступа к болтам проворачивайте коленчатый вал двигателя за шкив при помощи специального ключа ST 499977300 (модели 2.0 л)/ST 499977100 (модели 2.5 л).

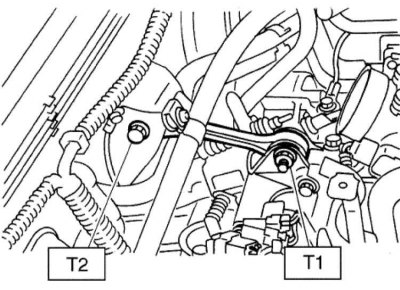

28. Снимите ограничитель раскачиваний силового…


28. Снимите ограничитель раскачиваний силового агрегата.

Усилия затягивания резьбовых соединений, Нм
  • Т1: 50
  • Т2: 58

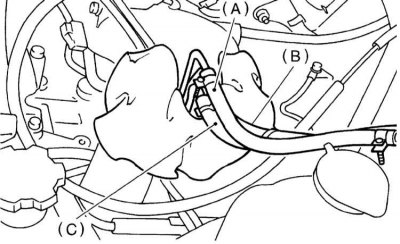

А - Шланг подачи топлива; В - Шланг возврата…

А - Шланг подачи топлива; В - Шланг возврата топлива; С - Шланг испарительной линии


29. Отсоедините шланги линий подачи и возврата топлива, а также шланг отвода топливных испарений.

Внимание! Перед отсоединением топливного шланга оберните его конец ветошью с целью предотвращения разбрызгивания топлива. Заранее приготовьте сливную емкость!

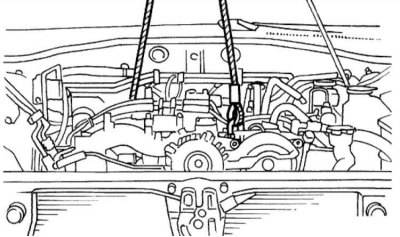

30. Вывесьте двигатель на лебедке.


30. Вывесьте двигатель на лебедке.

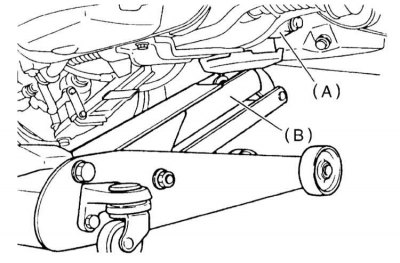

31. Подоприте трансмиссию тележечным домкратом.


31. Подоприте трансмиссию тележечным домкратом.

Внимание! Перед отделением двигателя от трансмиссии, удостоверьтесь, что все подготовительные процедуры завершены. Помните, что после отделения двигателя домкрат может немного просесть под весом трансмиссионной сборки!

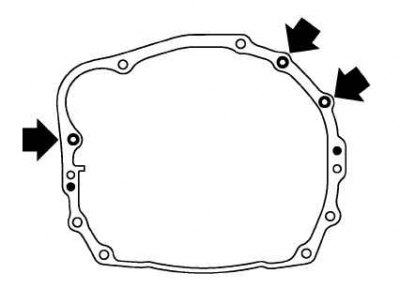

32. Снимите стартер (см. Главу…


32. Снимите стартер (см. Главу Электрооборудование двигателя), затем выверните болты крепления верхней части трансмиссии к двигателю.

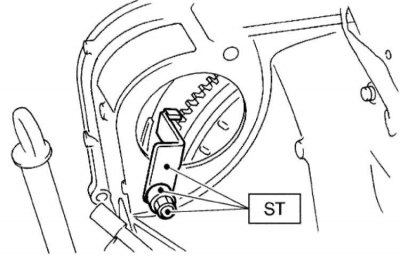

33. На моделях с АТ установите на купол…


33. На моделях с АТ установите на купол гидротрансформатора блокиратор приводного диска ST 498277200.

34. Начинайте медленно извлекать двигатель через верх, одновременно приподнимая трансмиссию на домкрате. Немного сместите двигатель в горизонтальном направлении (для высвобождения из него входного/первичного вала трансмиссии), затем извлеките его из моторного отсека, - постарайтесь не повредить выступающими элементами двигателя (шкив коленчатого вала, направляющая трубка измерительного щупа и т.п.) окружающие кузовные панели и установленные в моторном отсеке компоненты.

35. Снимите резиновые подушки передних опор подвески силового агрегата.

Установка



1. Установите резиновые подушки опор подвески двигателя и затяните крепеж с требуемым усилием (34 Нм).

2. Заведите двигатель в моторный отсек и состыкуйте его с трансмиссией - постарайтесь не повредить выступающими элементами двигателя (шкив коленчатого вала, направляющая трубка измерительного щупа и т.п.) окружающие кузовные панели и установленные в моторном отсеке компоненты.

3. На моделях с РКПП слегка смажьте шлицы ведущего вала коробки.

4. Затяните с требуемым усилием (50 Нм) верхние болты крепления трансмиссии к двигателю.

5. Отсоедините такелажные стропы и уберите подпирающий трансмиссию домкрат.

6. Установите ограничитель раскачиваний двигателя и затяните боты его крепления с требуемым усилием.

7. На моделях с АТ снимите с корпуса гидротрансформатора блокиратор приводного диска (ST 498177200), - постарайтесь не уронить приспособление внутрь картера трансмиссии.

8. Установите стартер (см. Главу Электрооборудование двигателя).

9. Подсоедините муфту гидротрансформатора к приводному диску и затяните крепежные болты крепления с требуемым усилием (25 Нм), - для проворачивания коленчатого вала воспользуйтесь специальным ключом ST 499977300 (модели 2.0 л)/ST 499977100 (модели 2.5 л). Установите на место пробку сервисного отверстия АТ.

10. Действуя в порядке, обратном порядку демонтажа компонентов, установите на свое штатное место рулевой насос. Усилие затягивания болтов крепления насосной сборки составляет 20.1 Нм, резонаторной камеры - 33 Нм. Отрегулируйте натяжение V-образного приводного ремня (см. Главу Текущее обслуживание).

11. Затяните с требуемым усилием (50 Нм) гайки крепления нижней части трансмиссии к двигателю.

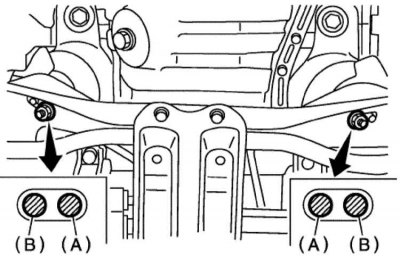

12. Затяните гайки крепления подушек передних…


12. Затяните гайки крепления подушек передних опор подвески двигателя к поперечной балке с усилием 85 Нм. Удостоверьтесь в надежности прочности фиксации крепежных и установочных болтов опор.

13. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за соблюдением усилий затягивания соответствующего крепежа, не забудьте заменить уплотнительные кольца штуцерных узлов линий рефрижераторного тракта К/В. Выполните регулировку тросов привода дроссельной заслонки. Удостоверьтесь в правильности прокладки и надежности фиксации шлангов, затем залейте в соответствующие системы рабочие жидкости (см. Главу Текущее обслуживание).

14. Запустите двигатель и проверьте его на исправность функционирования и наличие признаков развития утечек, затем заглушите и проверьте уровни рабочих жидкостей.

6-цилиндровые модели



Снятие



1. Поддомкратьте автомобиль и установите его на подпорки.

2. Откройте капот и зафиксируйте его упором.

3. Поднимите заднее сиденье и отогните ковровое покрытие пола.

4. Сбросьте давление в системе питания (см. Главу Системы питания и выпуска).

5. Снимите крышку заливной горловины.

6. Отсоедините отрицательный провод от батареи.

7. Снимите сборку воздухоочистителя с впускным рукавом.

8. Снимите защиту картера.

9. Снимите радиатор (см. Главу Системы охлаждения, отопления).

10. Снимите V-образный приводной ремень (см. Главу Текущее обслуживание).

11. Отсоедините от компрессора К/В шланг напорной линии рефрижераторного тракта.

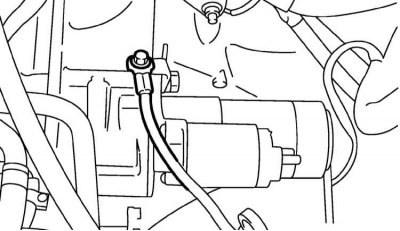

12. Отсоедините клемму шины заземления двигателя.


12. Отсоедините клемму шины заземления двигателя.

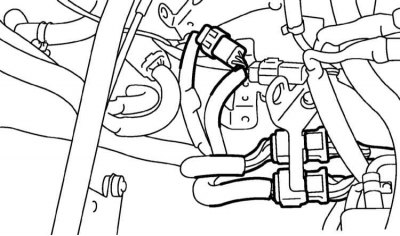

13. Разъедините разъемы косы электропроводки…


13. Разъедините разъемы косы электропроводки двигательного отсека.

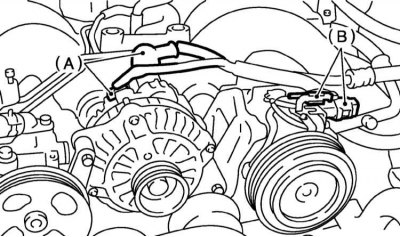

А - Разъем компрессора К/В

А - Разъем компрессора К/В
B - Разъем и клемма генератора


14. Отсоедините электропроводку от генератора и компрессора К/В.

A - Трос газа

A - Трос газа
B - Трос темпостата


15. Отсоедините тросы привода дроссельной заслонки (газ и темпостат).

16. Отсоедините вакуумный шланг тормозного усилителя.

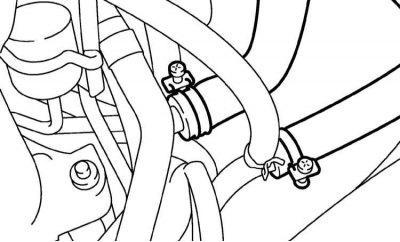

17. Отсоедините шланги отопительного тракта.


17. Отсоедините шланги отопительного тракта.

18. Отсоедините от двигателя систему выпуска отработавших газов.

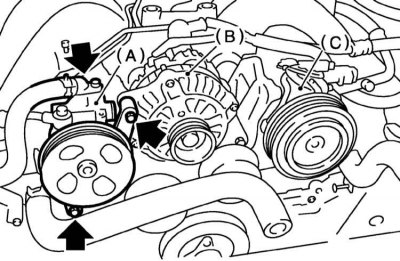

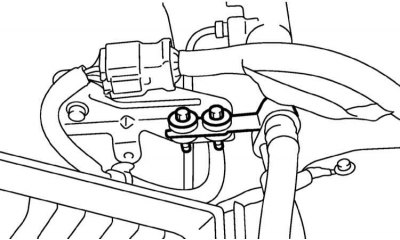

A - Рулевой насос; B - Генератор; C - Компрессор…

A - Рулевой насос; B - Генератор; C - Компрессор К/В


19. Снимите рулевой насос:
  • a) Снимите трубки с опорными кронштейнами;
  • b) Выверните болты крепления опорного кронштейна рулевого насоса;
  • c) Отжав вперед, высвободите из кронштейна резервуар гидравлической жидкости ГУР;
  • d) Не отсоединяя от сборки гидравлические линии, отведите насос в сторону и, подложив ветошь, уложите его на брызговик правого крыла.

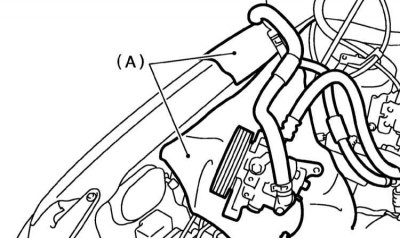

17. Отсоедините шланги отопительного тракта.


17. Отсоедините шланги отопительного тракта.

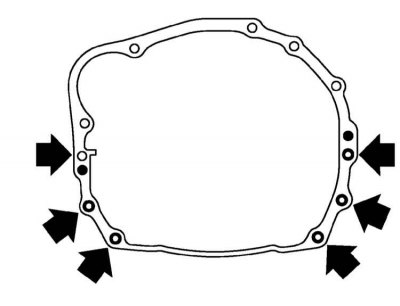

20. Отдайте гайки крепления нижней части…


20. Отдайте гайки крепления нижней части трансмиссии к двигателю.

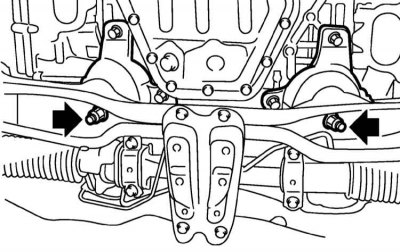

21. Отверните гайки крепления подушек передних…


21. Отверните гайки крепления подушек передних опор подвески двигателя к поперечной балке.

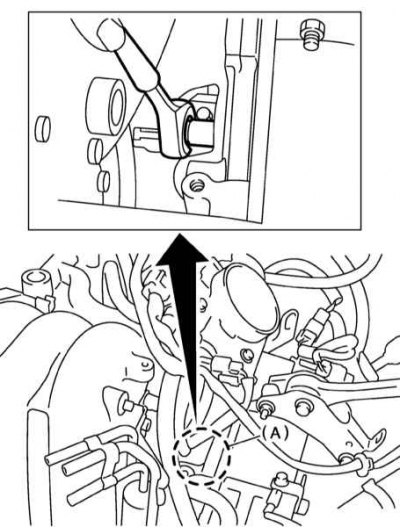

22. Опустите автомобиль на землю и снимите пробку…


22. Опустите автомобиль на землю и снимите пробку (A) сервисного отверстия АТ, Поочередно отпустив крепежные болты, отделите муфту гидротрансформатора от приводного диска. С целью обеспечения доступа к очередному болту проворачивайте двигатель за болт шкива коленчатого вала при помощи ключа ST 499977100.

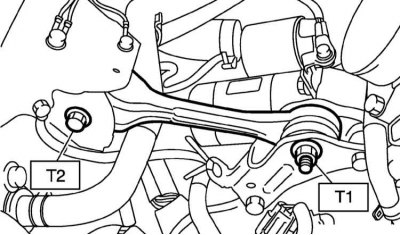

23. Снимите ограничитель раскачиваний двигателя.


23. Снимите ограничитель раскачиваний двигателя.

Усилия затягивания резьбовых соединений, Нм:
  • Т1: 49
  • Т2: 57

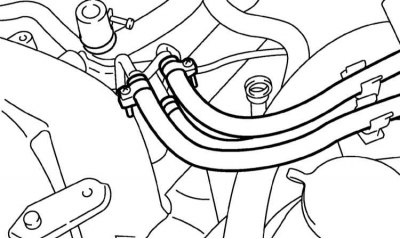

24. Отсоедините шланги подачи и возврата, а также…


24. Отсоедините шланги подачи и возврата, а также шланг отвода топливных испарений.

Внимание! Перед отсоединением топливного шланга оборачивайте штуцер конец ветошью с целью предотвращения разбрызгивания топлива. Заранее приготовьте сливную емкость!


25. Вывесьте двигатель на лебедке.

26. Подоприте трансмиссию тележечным домкратом.

27. Снимите стартер и выверните болты крепления верхней части трансмиссии к двигателю.

28. На моделях с АТ заблокируйте приводной диск при помощи приспособления ST 498277200.

29. Отделите двигатель от трансмиссии и извлеките его моторного отсека.

30. Снимите резиновые подушки передних опор подвески силового агрегата.

Установка



1. Установка производится в порядке, обратном порядку демонтажа компонентов. Внимательно проверяйте состояние всех устанавливаемых компонентов, изношенные детали заменяйте. Проследите, чтобы весь крепеж был затянут с требуемым усилием (подушки опор: 34/74 Нм, ограничитель раскачиваний двигателя: 49 Нм и 57 Нм, болты крепления муфты гидротрансформатора к приводному диску: 25 Нм, болты крепления рулевого насоса: 20.1 Нм, болты и гайки крепления трансмиссии к двигателю: 50 Нм, клемма шины заземления двигателя: 14 Нм).

2. В заключение запустите двигатель и проверьте его на исправность функционирования и наличие признаков развития утечек, затем заглушите и проверьте уровни рабочих жидкостей.
