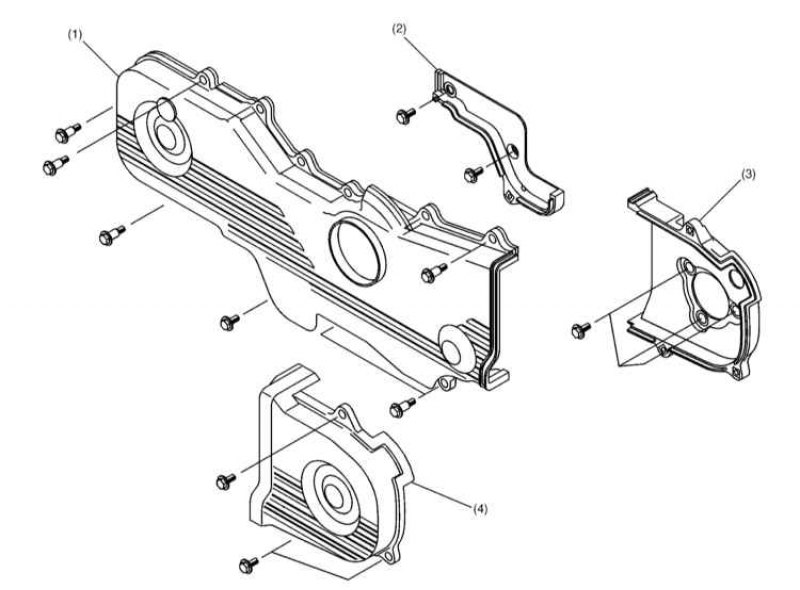

Детали установки крышек привода ГРМ
1 - Главная секция передней крышки; 2 - Правая секция задней крышки; 3 - Левая секция крышки №2; 4 - Левая секция передней крышки
Общая информация
Детали установки крышек привода ГРМ показаны на иллюстрации.
Крышка привода ГРМ штампуется из легкой термостойкой пластмассы и в сочетании с герметизированными стыками с сопрягаемыми поверхностями блока цилиндров образует полностью закрытый кожух, эффективно защищающий находящиеся внутри него компоненты от попадания пыли и влаги.
Резиновые прокладки, установленные между блоком цилиндров и крышкой привода ГРМ, помимо функции герметизации, служат также для снижения уровня шумов и вибраций.
На передней крышке привода ГРМ нанесена опорная метка для проверки установки угла опережения зажигания.
Снятие и установка
1. Снимите V-образный ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание).
Источник доступен на веб-сайте: AutoInstruction.ru
2. Снимите шкив коленчатого вала (см. Раздел Снятие и установка шкива коленчатого вала).

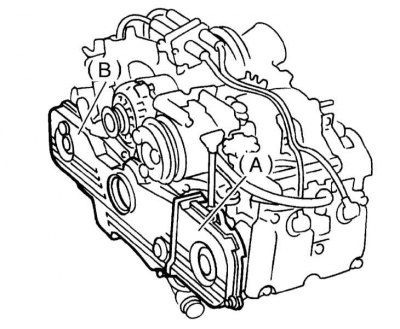

1 - Левая секция; 2 - Главная секция
3. Выверните крепежные болты и снимите левую секцию передней крышки привода ГРМ.
4. Снимите главную секцию крышки привода ГРМ.
5. Проверьте состояние крышек и уплотнительных прокладок, в случае необходимости произведите соответствующие замены.
6. Установка производится в обратном порядке, - проследите, чтобы все крепежные болты были затянуты с требуемым усилием (5 Нм для обеих крышек).
