Снятие
1. Снимите V-образный приводной ремень (см. Главу Текущее обслуживание).

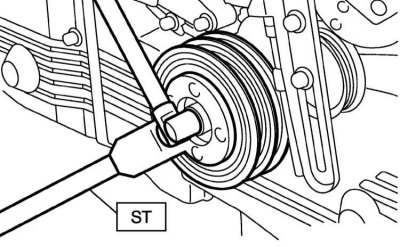

2. Выверните болт шкива коленчатого вала, - блокировка коленчатого вала от проворачивания производится при помощи специального инструмента (ST 499977300 - модели 2.0 л или ST 499977100 - модели 2.5 л).
3. Снимите шкив коленчатого вала.
Установка
1. Установите шкив коленчатого вала на свое штатное место.
2. Продуйте воздухом резьбовое отверстие под болт шкива.
3. Смажьте резьбовую часть и упорную поверхность болта шкива коленчатого вала двигательным маслом.
4. Временно затяните болты с усилием 44 Нм

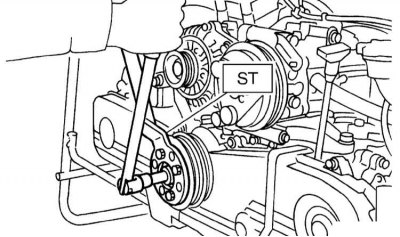

5. На моделях 2.0 л заблокируйте вал от проворачивания специальными инструментом ST 499977300 и заверните болт шкива коленчатого вала с требуемым усилием (127 Нм: модели 2.0 л/177 Нм: модели 2.5 л). Для удерживания коленчатого вала воспользуйтесь специальным инструментом.
6. Удостоверьтесь в том, что угол затяжки болта шкива коленчатого вала составляет не менее 45° (модели 2.0 л)/65° (модели 2.5 л).
Внимание! Если угол затяжки болта шкива коленчатого вала составляет менее оговоренного значения, болт может быть повреждён! В случае необходимости произведите замену болта, - в качестве сменного следует использовать болт № 12369АА011.
7. Порядок затягивания сменного болта производится в манере, аналогичной описанной выше для болта, бывшего в употреблении (угол затягивания должен лежать в диапазоне 40÷60°/65÷75° соответственно – угломерная шкала нанесена на крышку ремня).

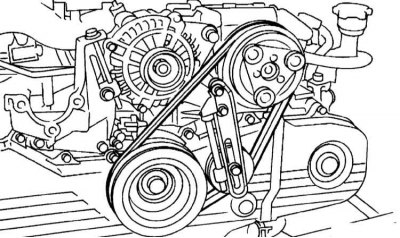

8. Установите натяжитель ремня привода компрессора К/В.
9. Установите приводной ремень и произведите регулировку его натяжения (см. Главу Текущее обслуживание).
