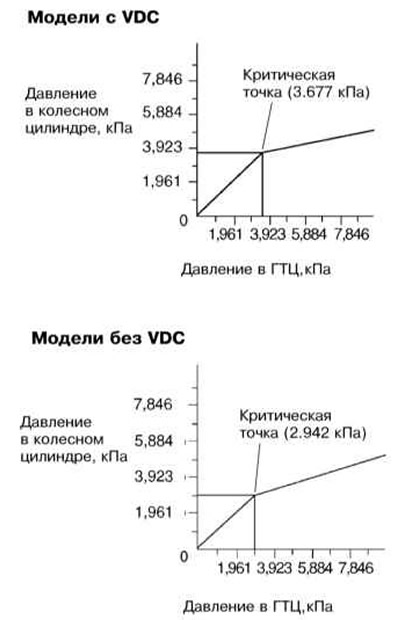

Диаграмма срабатывания клапана-ограничителя
Принцип функционирования клапана-ограничителя

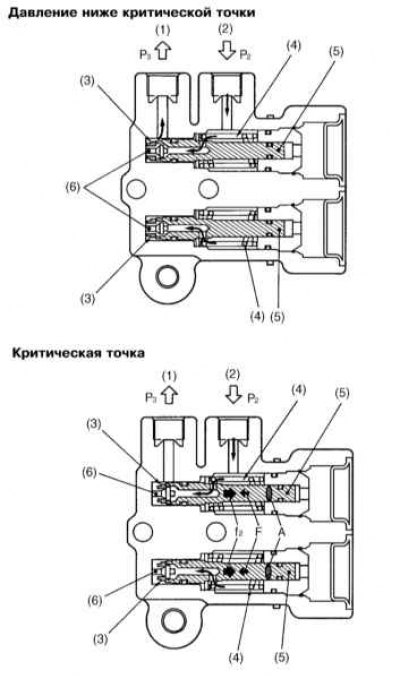

1 - К колесным цилиндрам задних тормозных механизмов; 2 - От ГТЦ; 3 - Седло; 4 - Пружина; 5 - Поршень; 6 - Клапан
Клапан-ограничитель служит для предотвращения преждевременной блокировки задних колес автомобиля при резком торможении в результате переноса вперед центра тяжести автомобиля. Клапан обеспечивает снижение напора гидравлической жидкости в тормозных контурах задних колес при достижении давлением в главном тормозном цилиндре некоторого критического значения.
При давлении в ГТЦ ниже критической точки рабочий поршень сборки отжимается пружиной влево, оставляя седло клапана свободным и давление гидравлической жидкости «Р3» в колесных цилиндрах задних тормозных механизмах остается равным рабочему давлению главного тормозного цилиндра («Р2»).
Подъем давления «Р2» до критического значения приводит к генерации усилия «f2» (рабочее сечение поршня «А» подбирается таким образом, чтобы усилие возникало именно в критической точке), отжимающего поршень вправо с преодолением силы сопротивления пружины «F». Седло клапанной сборки также смещается вправо, перекрывая проходное сечение канала подачи гидравлической жидкости в колесные цилиндры задних тормозных механизмов. В момент непосредственно перед тем как подача жидкости в контуры задних колес прекращается, давление «Р2» слегка превышает давление «Р3», сравнивание же давлений приводит к полному перекрыванию клапана и снижению давления в задних тормозных механизмах относительно давления в колесных цилиндрах передних суппортов. Клапан продолжает оставаться в рабочем цикле до тех пор, пока усилие, прикладываемое к педали ножного тормоза, не будет ослаблено.
