Принцип функционирования ресивера-осушителя

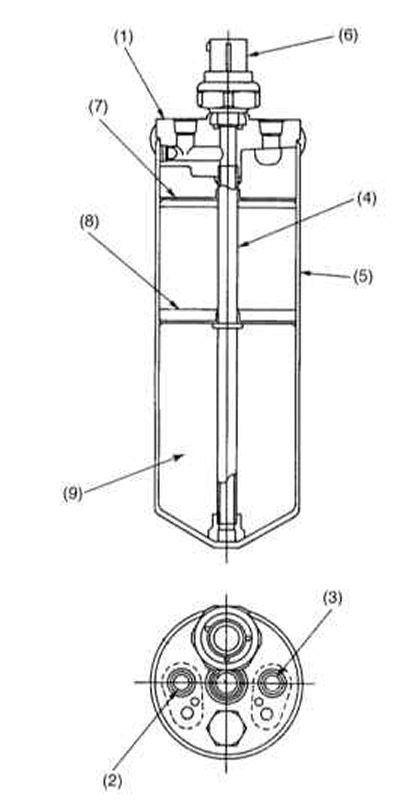

1 - Головной блок; 2 - Входной штуцер; 3 - Выходной штуцер; 4 - Внутренняя трубка; 5 - Корпус; 6 - Датчик-выключатель давления; 7 - Сетчатый фильтр; 8 - Подушка сетчатого фильтра; 9 - Сиккатив (Влагопоглатитель)
Расход циркуляции хладагента в тракте К/В определяется тепловой нагрузкой на систему. Ресивер-осушитель служит для хранения неиспользуемого в текущий момент запаса жидкого хладагента и выполняет следующие функции:
- a) Удаление из жидкого хладагента пузырей с целью повышения эффективности функционирования системы (наличие пузырей нарушает точность дозировки пропускаемого через расширительный клапан хладагента. а также приводит к изменению его температуры и давления);
- b) Удаление из хладагента влаги;
- c) Удаление из хладагента твердых посторонних частиц.
Конструкция ресивера-осушителя представлена на иллюстрации.
