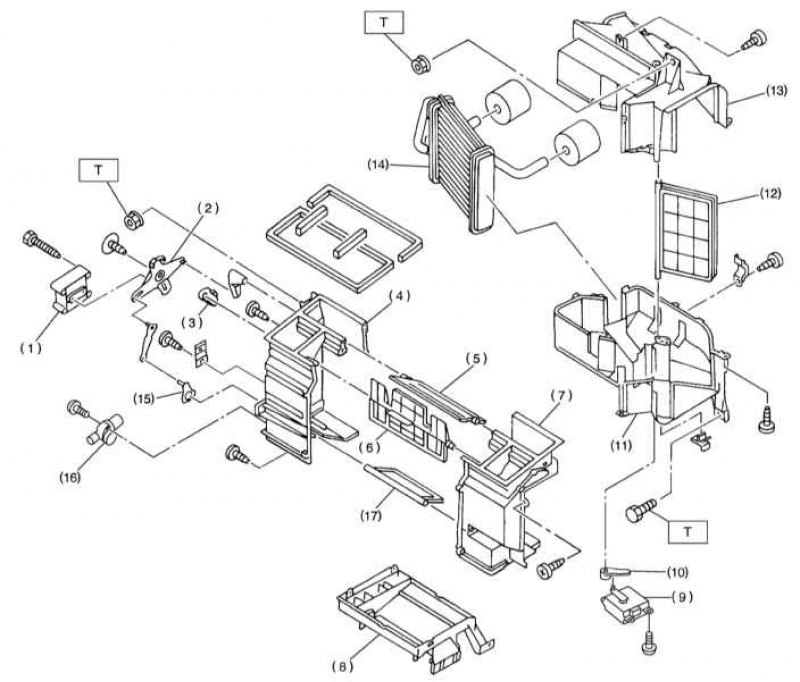

Детали установки теплообменника отопителя
1 - Привод вентиляционной заслонки; 2 - Боковая тяга; 3 - Исполнительный рычаг; 4 - Секция А кожуха; 5 - Заслонка подачи воздуха на обдув стекла; 6 - Вентиляционная заслонка; 7 - Секция В кожуха; 8 - Воздуховод подачи воздуха в ножные колодцы; 9 - Привод смесительной заслонки (модели с автоматическим К/В); 10 - Исполнительный рычаг; 11 - Секция D кожуха; 12 - Смесительная заслонка; 13 - Секция С кожуха; 14 - Теплообменник отопителя; 15 - Исполнительный рычаг; 16 - Вход аспиратора (модели с автоматическим К/В); 17 - Заслонка подачи воздуха в ножные колодцы
Усилия затягивания резьбовых соединений, Нм Т: 7.35
1. Детали установки теплообменника отопителя показаны на иллюстрации.
2. Снимите сборку отопителя (см. Раздел Снятие и установка сборки отопителя).
3.Выверните крепежные винты и разделите секции кожуха отопителя.

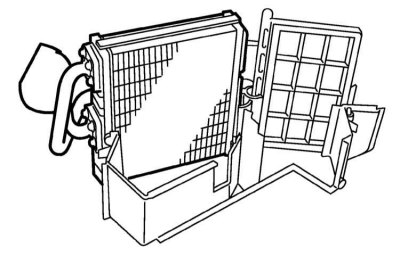

4. Извлеките теплообменник.
5. Установка производится в обратном порядке.
