Конструкция замков боковых дверей
1 - Внутренняя ручка; 2 - Облицовка внутренней ручки; 3 - Коленчатый рычаг; 4 - Активатор единого замка; 5 - Замковая защелка; 6 - Ударник; 7 - Наружная ручка двери; 8 - Цилиндр замка
Усилия затягивания резьбовых соединений, Нм:
- Т1: 6.4
- Т2: 7.35
- Т3: 18

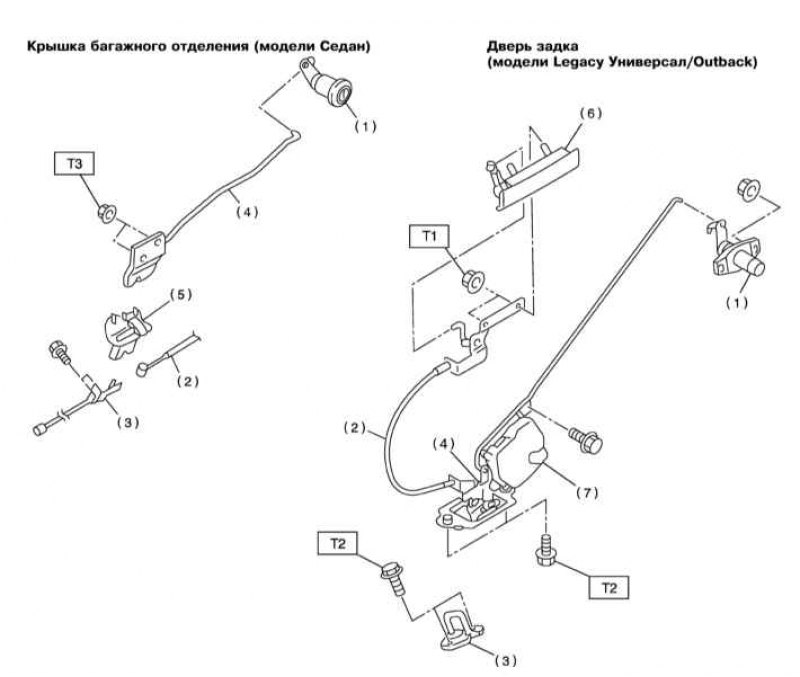

Конструкция замков двери задка/крышки багажного отделения
1 - Цилиндр замка; 2 - Приводной трос; 3 - Ударник; 4 - Защелка; 5 - Крышка защелки; 6 - Наружная ручка двери; 7 - Активатор единого замка; 8 - Наружная ручка двери
Усилия затягивания резьбовых соединений, Нм:
- Т1: 7.5
- Т2: 25
Внутренние ручки дверей
1. Отсоедините отрицательный провод от батареи.
2. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
3. Снимите две металлических тяги, выверните крепежный винт и снимите сборку внутренней ручки с дверной панели.
4. Проверьте штоки тяг на наличие признаков деформаций. Оцените плавность хода рычага.
5. Установка производится в обратном порядке.
6. В заключение удостоверьтесь в исправности функционирования привода замка от ручки.
Наружные ручки дверей
Боковые двери
1. Снимите сборку замковой защелки (см. ниже).
2. Отдайте крепежные болты/гайки и снимите сборку наружной ручки, - постарайтесь при снятии не погнуть панель ручки.
3. Проверьте шток тяги на наличие признаков деформаций, оцените плавность хода рычага.
4. Установка производится в обратном порядке.
5. В заключение удостоверьтесь в исправности функционирования привода замка от ручки.
Дверь задка (модели Legacy Универсал/Outback)
1. Снимите нижнюю секцию внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
2. Снимите шток тяги привода замковой защелки, отдайте крепежную гайку и снимите сборку наружной ручки двери.
3. Проверьте шток тяги на наличие признаков деформаций, оцените плавность хода рычага.
4. Установка производится в обратном порядке.
5. В заключение удостоверьтесь в исправности функционирования привода замка от ручки.
Замковые защелки
Передние двери
1. Отсоедините отрицательный провод от батареи.
2. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
3. Снимите внутреннюю ручку двери (см. выше).
4. Снимите стекло двери (см. Раздел Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников).
5. Отдайте три гайки и снимите задний направляющий желоб стекла (см. Раздел Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников).
6. Выверните три крепежных винта и болт, отсоедините электропроводку и извлеките сборку замковой защелки из дверной панели.
7. Проверьте шток тяги на наличие признаков деформаций, оцените плавность хода рычага.
8. Установка производится в обратном порядке.
9. В заключение проверьте исправность функционирования защелки.
Задние двери
Детали установки замковой защелки задней двери показаны на иллюстрации.
Дверь задка (модели Legacy Универсал/Outback)
1. Отсоедините отрицательный провод от батареи.
2. Снимите нижнюю панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
3. Снимите исполнительный шток цилиндра замка.
4. Снимите наружную ручку двери (см. выше).
5. Выверните три крепежных болта, отсоедините электропроводку и извлеките защелку из дверной панели.
6. Проверьте шток тяги на наличие признаков деформаций, оцените плавность хода рычага.
7. Установка производится в обратном порядке.
8. В заключение проверьте исправность функционирования защелки.
Крышка багажного отделения (модели Седан)
1. Снимите исполнительный шток цилиндра замка.
А - Декоративная крышка защелки; В - Защелка
2. Снимите декоративную крышку, отдайте крепежную гайку и снимите защелку.
3. Оцените степень износа ударника, проверьте исправность функционирования страховочного рычага и прочих движущихся компонентов привода замка.
4. Осмотрите компоненты замковой сборки на наличие признаков развития коррозии.
5. Установка производится в обратном порядке. Смажьте трущиеся элементы.
6. В заключение проверьте исправность функционирования защелки.
Активаторы единого замка
См. Главу Бортовое электрооборудование.
Замок капота
См. Раздел Снятие, установка и регулировка замка капота.
Рукоятки привода дистанционного отпускания замковых защелок
Капот
1. Отсоедините приводной трос от замковой защелки.
2. Выверните крепежный болт и снимите расположенный слева под панелью приборов рычаг привода отпускания защелки замка капота.
3. Установка производится в обратном порядке.
4. Проверьте исправность функционирования привода.
Дверь задка/крышка багажного отделения
1. Снимите заднее сиденье (см. Раздел Снятие, обслуживание и установка сидений).
2. Снимите нижнюю панель отделки центральной стойки и боковую крышку порога правой двери.
3. Снимите нижнюю панель отделки задней стойки, отогните назад ковровое покрытие пола и отпустите фиксатор крепления приводного троса (см. Раздел Снятие и установка элементов внутренней отделки).
4. Выверните крепежный болт и снимите рукоятку привода отпускания защелки замка двери задка/крышки багажного отделения.
5. Отсоедините от рукоятки приводной трос.
6. Снимите ударник замка и отсоедините от него приводной трос.
7. Установка производится в обратном порядке.
8. Проверьте исправность функционирования привода.
Крышка лючка заливной горловины топливного бака
1. Снимите правую панель задней боковой отделки (см. Раздел Снятие и установка элементов внутренней отделки).
2. Разверните влево и снимите расположенную внутри правой задней боковой панели кузова замковую сборку.
3. Установка производится в обратном порядке.
4. Проверьте исправность функционирования привода.
Цилиндры замков
Передние двери
1. Снимите сборку наружной ручки двери (см. выше).

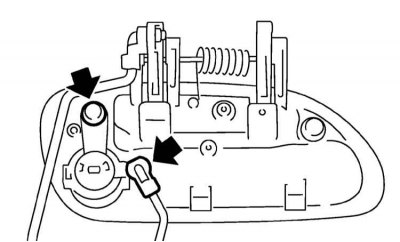

2. Отпустите фиксатор крепления штока тяги и снимите цилиндр замка.
3. Установка производится в обратном порядке.
Дверь задка (модели Legacy Универсал/Outback)
1. Снимите нижнюю панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).

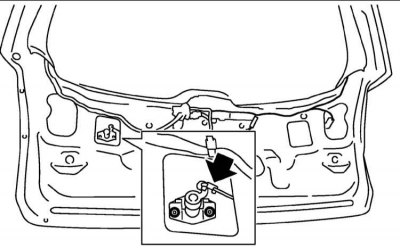

2. Отпустите фиксатор крепления штока тяги и снимите цилиндр замка.
3. Установка производится в обратном порядке.
Крышка багажного отделения (модели Седан)
1. Снимите панель внутренней обивки крышки (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).

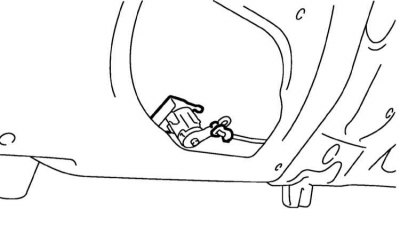

2. Отпустите фиксатор крепления штока тяги и снимите цилиндр замка.
3. Установка производится в обратном порядке.
