Детали установки панели передней двери
1 - Треугольная панель опоры дверного зеркала; 2 - Наружный уплотнитель; 3 - Фиксаторы; 4 - Стабилизатор стекла; 5 - Стабилизатор стекла; 6 - Стабилизатор стекла; 7 - Изоляционная накладка; 8 - Ограничитель хода открывания двери; 9 - Нижняя петля; 10 - Верхняя петля; 11 - Панель двери
Усилия затягивания резьбовых соединений, Нм:
- Т1: 7.35
- Т2: 18
- Т3: 30
Детали установки панели задней двери
1 - Наружный уплотнитель; 2 - Фиксаторы; 3 - Стабилизатор стекла; 4 - Стабилизатор стекла; 5 - Панель двери; 6 - Кронштейн; 7 - Изоляционная накладка; 8 - Ограничитель хода открывания двери; 9 - Нижняя петля; 10 - Верхняя петля
Усилия затягивания резьбовых соединений, Нм:
- Т1: 7.35
- Т2: 18
- Т3: 30

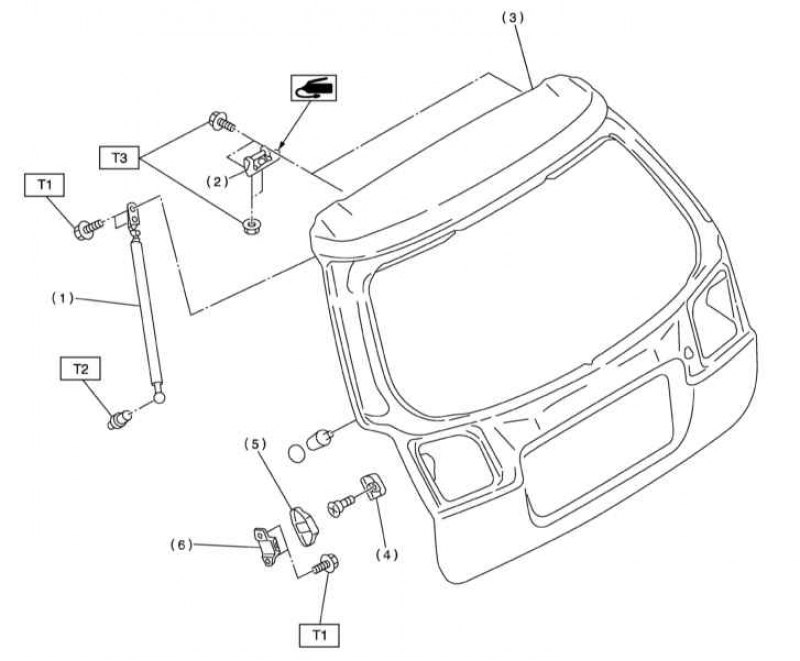

Детали установки панели двери задка (модели Legacy Универсал/Outback)
1 - Телескопический упор; 2 - Петля; 3 - Панель двери; 4 - Демпфер (Legacy); 5 - Крышка демпфера; 6 - Демпфер (Outback)
Усилия затягивания резьбовых соединений, Нм:
- Т1: 7.5
- Т2: 14
- Т3: 25

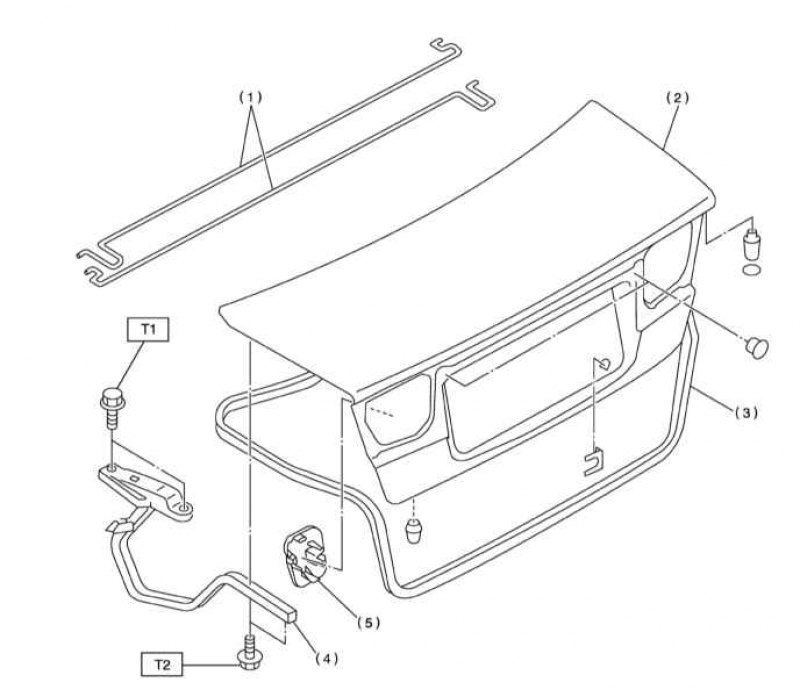

Детали установки крышки багажного отделения (модели Седан)
1 - Торсионные тяги; 2 - Крышка багажного отделения; 3 - Уплотнитель; 4 - Петельная сборка; 5 - Накладка
Усилия затягивания резьбовых соединений, Нм:
- Т1: 18
- Т2: 14
Снятие и установка
Внимание! При выполнении данной процедуры потребуется помощь ассистента.
1. Отсоедините отрицательный провод от батареи.
2. Снимите панель обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
3. Снимите регулятор стеклоподъемника с приводным электромотором (см. Раздел Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников).
4. Снимите сборку дверной защелки (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
5. Снимите наружную ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).

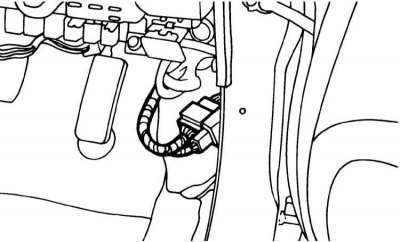

6. Снимите нижнюю панель отделки передней стойки (см. Раздел Снятие и установка элементов внутренней отделки) и рассоедините контактный разъем соединительной электропроводки.
7. Подоприте дверь домкратом, - с целью предотвращения повреждения лакокрасочного покрытия между головкой домкрата и панелью двери следует проложить деревянный брусок.

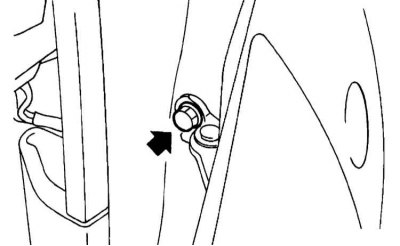

8. Отпустите крепеж ограничителя.

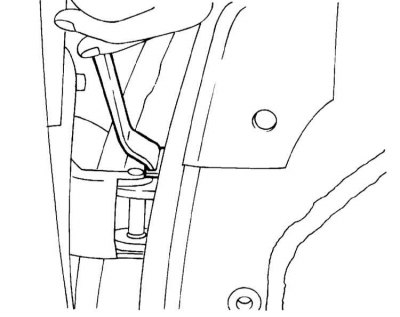

9. Выверните болты крепления двери к петельным сборкам и аккуратно снимите дверную панель, - воспользуйтесь помощью ассистента.

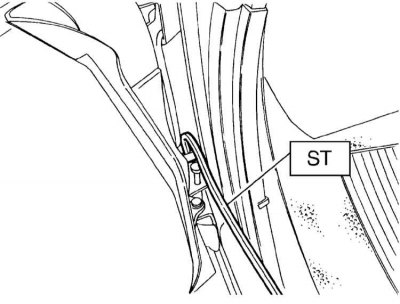

10. При помощи специального ключа (ST 925610000) выверните крепежные болты и отделите петельные сборки от стойки кузова.
11. Установка производится в обратном порядке, - трущиеся поверхности петельных сборок следует смазать консистентной смазкой. Проследите, чтобы весь резьбовой крепеж был затянут с требуемым усилием (см. Спецификации).
Регулировка
1. При помощи ключа ST 925610000 отпустите болты крепления петельных сборок к кузовной стойке и произведите регулировку положения дверной панели в продольном или вертикальном направлении.
2. Для корректировки положения переднего края двери в поперечном или вертикальном направлении отпустите болты крепления панели к петельным сборкам.

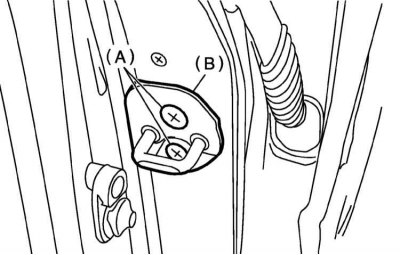

А - Крепежные винты; В - Ударник
3. В случае необходимости ослабьте винты крепления ударника замка двери и аккуратными ударами молотка подправьте его установочное положение.
Внимание! Во избежание повреждения гаечной пластины ни в коем случае не применяйте для отпускания крепежных винтов ударный ключ!
Задние двери
Снятие и установка
Внимание! При выполнении данной процедуры потребуется помощь ассистента.
1. Отсоедините отрицательный провод от батареи.
2. Снимите панель обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
3. Снимите регулятор стеклоподъемника с приводным электромотором (см. Раздел Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников).
4. Снимите наружную ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
5. Снимите нижнюю панель отделки центральной стойки (см. Раздел Снятие и установка элементов внутренней отделки).

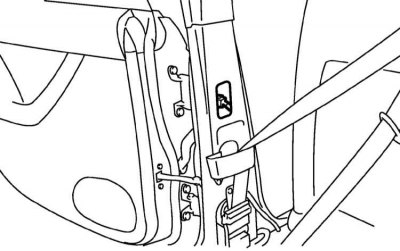

6. Снимите кронштейн ремня безопасности с заглушкой.
7. Подоприте дверь домкратом, - с целью предотвращения повреждения лакокрасочного покрытия между головкой домкрата и панелью двери следует проложить деревянный брусок.
8. Отпустите крепеж ограничителя хода открывания двери.
9. Выверните болты крепления двери к петельным сборкам и аккуратно снимите дверную панель, - воспользуйтесь помощью ассистента.
10. При помощи специального ключа (ST 925610000) выверните крепежные болты и отделите петельные сборки от стойки кузова.
11. Установка производится в обратном порядке, - трущиеся поверхности петельных сборок следует смазать консистентной смазкой. Проследите, чтобы весь резьбовой крепеж был затянут с требуемым усилием.
Регулировка
Процедура регулировки положения дверной панели в кузовном проеме полностью аналогична описанной выше для передних дверей.
Дверь задка (модели Legacy Универсал/Outback)
Снятие, установка и регулировка
Внимание! При выполнении данной процедуры потребуется помощь ассистента.
1. Откройте дверь задка.
2. Снимите наружную ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
3. Снимите сборку замковой защелки (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
4. Снимите панели внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
5. Снимите цилиндр замка двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
6. Снимите дверную секцию задних комбинированных фонарей (см. Главу Бортовое электрооборудование).
7. Снимите задний стеклоочиститель (см. Раздел Снятие, обслуживание и установка стеклоочистителей и компонентов тракта подачи омывающей жидкости).
8. Рассоедините контактные разъемы электропроводки привода стеклоочистителя, термоэлектрического элемента обогрева заднего стекла и задних осветительных приборов.
9. Отсоедините шланг подачи омывающей жидкости.

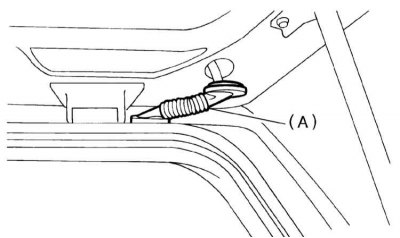

10. Снимите резиновый защитный рукав и высвободите из проходного отверстия в дверной панели жгут электропроводки и шланг подачи омывающий жидкости.

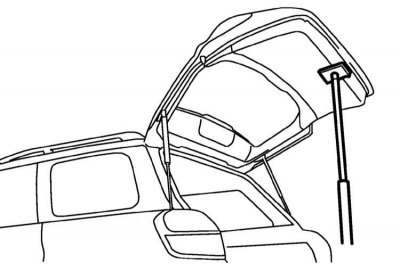

11. Надежно подоприте дверь задка подходящей штангой и выверните болты крепления газонаполненных телескопических упоров.
Внимание! Телескопические упоры восстановительному ремонту не подлежат и в случае выхода из строя заменяются в сборе!
12. Отпустите петельные болты и снимите дверную сборку, - воспользуйтесь помощью ассистента.
13. Установка производится в обратном порядке, - трущиеся поверхности петельных сборок следует смазать консистентной смазкой. Проследите, чтобы весь резьбовой крепеж был затянут с требуемым усилием.
14. Оцените равномерность посадки двери в кузовном проеме, в случае необходимости отпустите петельный крепеж и произведите соответствующую корректировку.
Порядок утилизации газонаполненных телескопических упоров

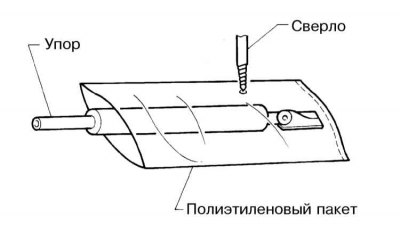

1. Перед утилизацией корпус газонаполненного телескопического упора следует просверлить, - предварительно упор помещается в полиэтиленовый пакет.

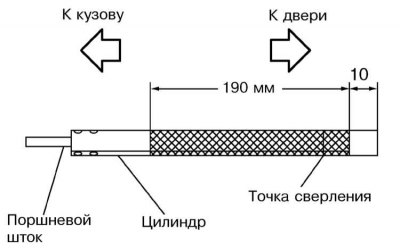

2. Слегка приподнимите кузовную сторону сборки, до упора вытяните поршневой шток из цилиндра, затем просверлите корпус цилиндра сверлом 2÷3 мм в диаметре в точке, расположенной на удалении 19÷200 мм от дверного конца сборки. Утопив поршневой шток, выпустите из цилиндра газ.
Панель крышки багажного отделения (модели Седан)
Снятие и установка
1. Откройте крышку багажного отделения.
2. Рассоедините контактный разъем электропроводки.

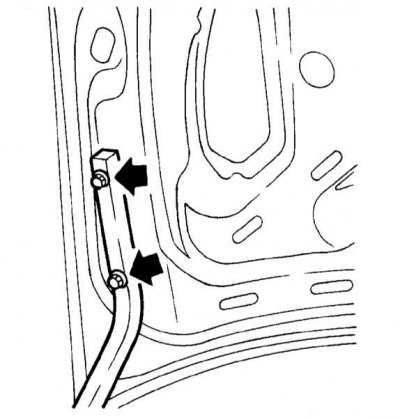

3. Отпустите крепежные болты и снимите крышку с петельных сборок, - воспользуйтесь помощью ассистента.
4. Установка производится в обратном порядке. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (14 Нм).
Замена торсионных тяг
1. Откройте крышку багажного отделения.

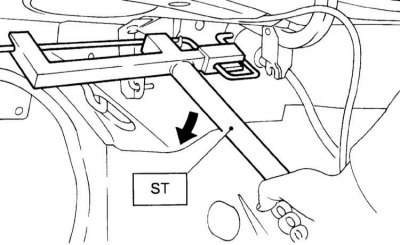

2. При помощи съемника ST 927780000 высвободите торсионную тягу из петельной сборки.
Внимание! Соблюдайте осторожность, - после снятия тяг крышка багажника может резко захлопнуться!
3. Установка производится в обратном порядке, - смажьте консистентной смазкой трущиеся элементы петельных сборок и сопрягаемые поверхности торсионных тяг.
