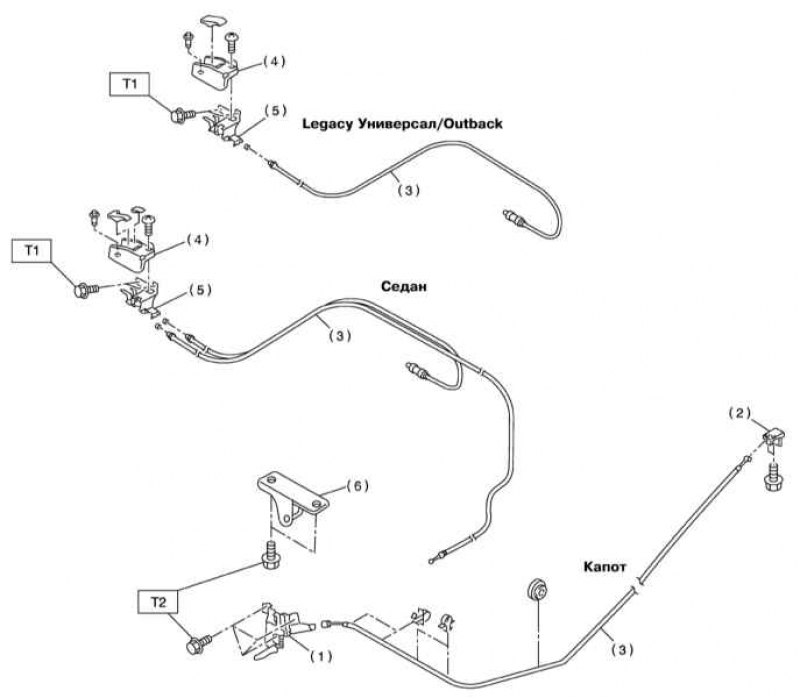

Схема организации дистанционного привода отпускания защелки замка капота
1 - Замковая сборка; 2 - Рычажная сборка; 3 - Приводной трос; 4 - Крышка; 5 - Сборка рукоятки рычага привода; 6 - Ударник
Усилия затягивания резьбовых соединений, Нм:
- Т1: 6.4
- Т2: 32
Снятие и установка
1. Откройте капот.

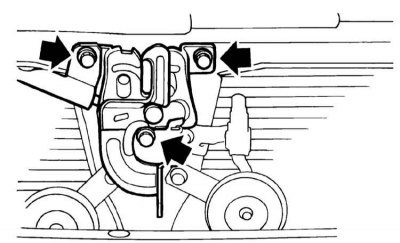

2. Выверните крепежные болты, снимите замковую сборку и отсоедините от защелки трос дистанционного привода.
3. Оцените состояние ударника замка, проверьте исправность функционирования страховочного рычага и плавность хода всех движущихся компонентов, в случае необходимости произведите соответствующие корректировки, либо замените замковую сборку.
4. Установка производится в обратном порядке, - трущиеся компоненты замка предварительно смажьте консистентной смазкой, проследите за правильностью подсоединения приводного троса.
5. Удостоверьтесь в исправности функционирования замка, в случае необходимости произведите регулировку (см. ниже).
Регулировка

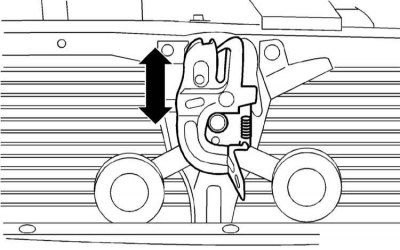

Отпустите крепежные болты и подкорректируйте соответствующим образом положение замковой сборки.
