Расположение точек обмера
Направляющие отверстия, реперные точки, технологические окна и прочие фиксированные фрагменты кузовных панелей используются при установке сменных элементов, обеспечивая возможность безупречной их установки.
Реперные (опорные) точки расположены симметрично относительно диаметральной плоскости автомобиля.
Схема расположения опорных точек обмера салона (модели Седан)
13 - Крепежное отверстие центрального уровня под болт М6 в стоечной части переднего крыла; 14 - Крепежное отверстие нижнего уровня под болт М6 в стоечной части переднего крыла; 19 - Отверстие 3.2 мм под посадку фиксатора в боковой балке крыши; 20 - Отверстие центрального уровня 14 мм в центральной кузовной стойке; 21 - Отверстие под болт М10 крепления регулировочной пластины ремня безопасности переднего сиденья; 22 - Отверстие 20 мм в пороге задней двери; 23 - Отверстие 20 мм под крепление датчика-выключателя задней двери; 64 - Мерное отверстие нижнего уровня 13 мм в центральной кузовной стойке; 81 - Отверстие 8 мм в центральной части задней полки салона; 82 - Мерное отверстие 7 мм в задней переборке салона; 85 - Мерное отверстие 20 мм в задней боковой панели кузова; 87 - Отверстие 6.2 мм; 88 - Квадратное отверстие 8х8 мм под посадку фиксатора в боковой балке крыши; 92 - Отверстие 6 мм в задней полке салона
Схема расположения опорных точек обмера задней части кузова (модели Седан)
38 - Вытянутое отверстие 18х36 мм под крепление панели приборов; 46 - Отверстие 13 мм под крепление заднего амортизатора; 83 - Мерное отверстие 20 мм в задней юбке; 84 - Отверстие 6.2 мм под крепление заднего удлинения; 86 - Внутреннее центральное отверстие 7 мм в задней юбке; 90 - Отверстие 8 мм под крепление потолочной обивки; 91 - Верхнее реперное отверстие установки заднего стекла (справа: 6.8 мм, слева: 6.8х10 мм); 93 - Верхнее внутреннее отверстие 8 мм под крепление панели отделки салона; 94 - Нижнее внутреннее отверстие 8 мм под крепление панели отделки салона; 95 - Вытянутое отверстие 12.5х17 мм под крепление заднего бампера; 97 - Отверстие 7 мм в задней юбке под крепление панели отделки багажника; 98 - Боковое отверстие 8.2 мм под крепление заднего бампера; 99 - Отверстие 8 мм под крепление заднего комбинированного фонаря; 100 - Отверстие 8.2 мм под крепление балки заднего бампера
Схема расположения опорных точек обмера нижней части кузова (модели Седан)
50 - Отверстие 15 мм в лонжероне под крепление радиаторной панели; 51 - Мерное отверстие 20 мм в лонжероне; 52 - Мерное отверстие 20 мм в лонжероне; 53 - Отверстие под болт М14 крепления элемента передней подвески; 54 - Мерное отверстие 20 мм в лонжероне; 55 - Отверстие под болт М10 крепления балки; 56 - Мерное отверстие 18 мм в лонжероне; 57 - Мерное отверстие 25 мм в заднем углу панели пола; 58 - Отверстие В в усилительной балке (справа: 15 мм, слева: 12 мм); 59 - Мерное отверстие 30 мм в заднем углу панели пола

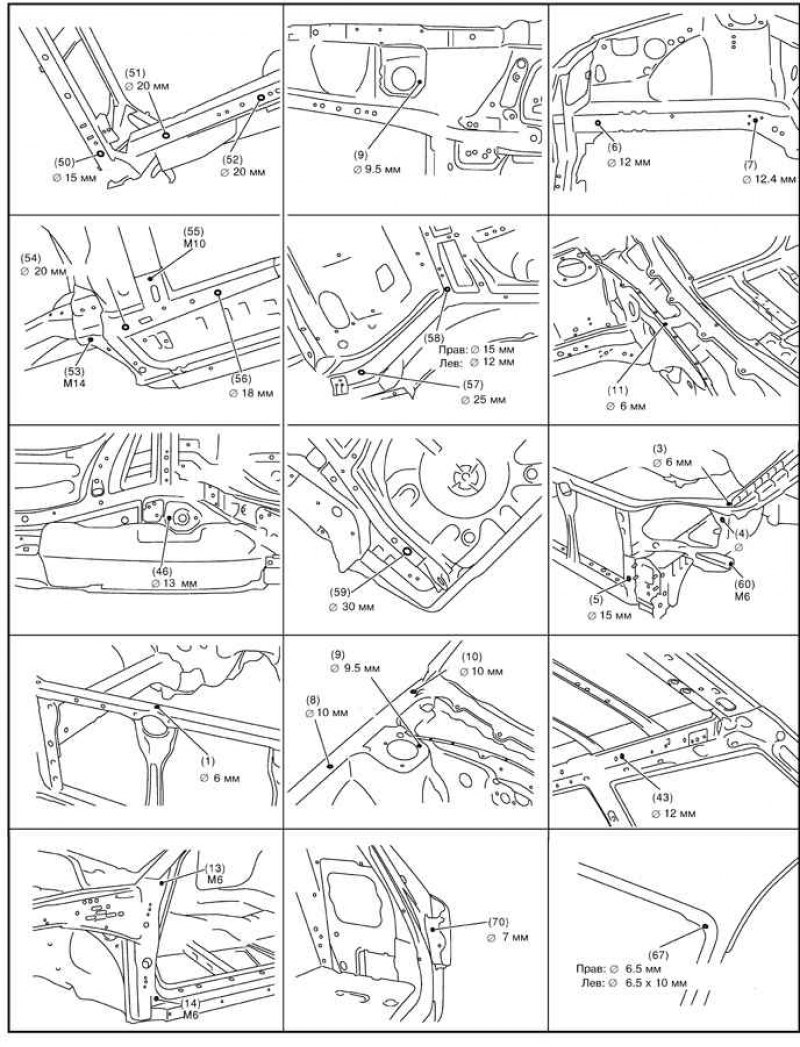

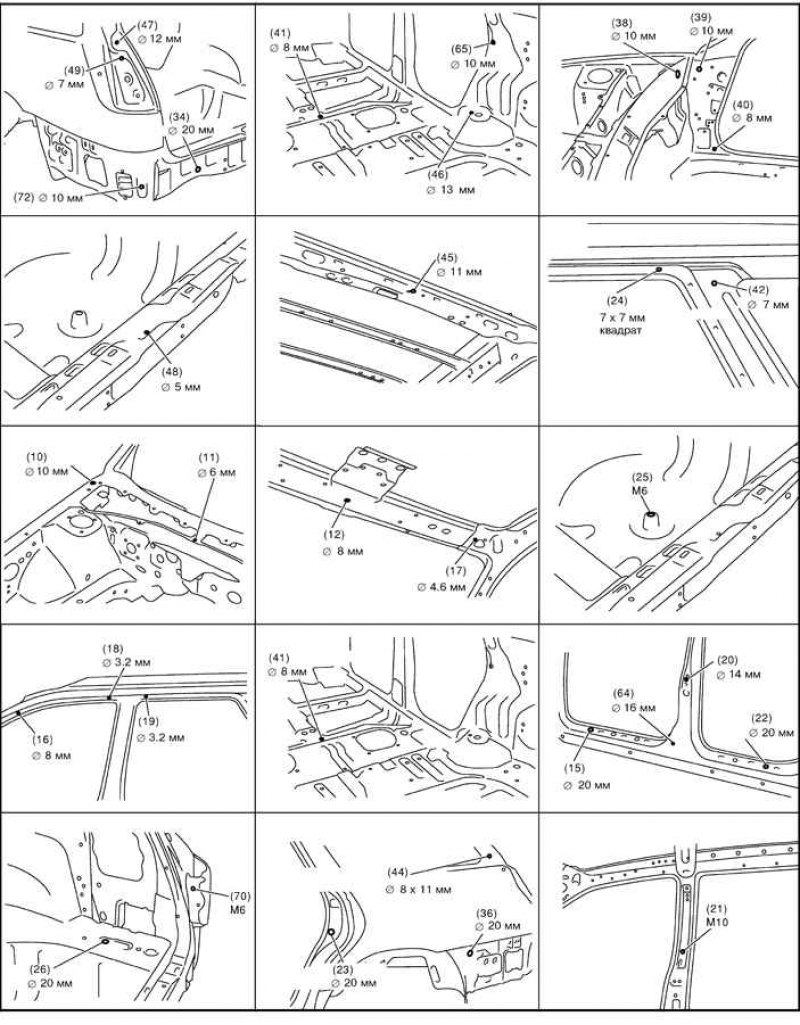

Подробности расположения опорных точек обмера кузова)
* RH правый
LH левый

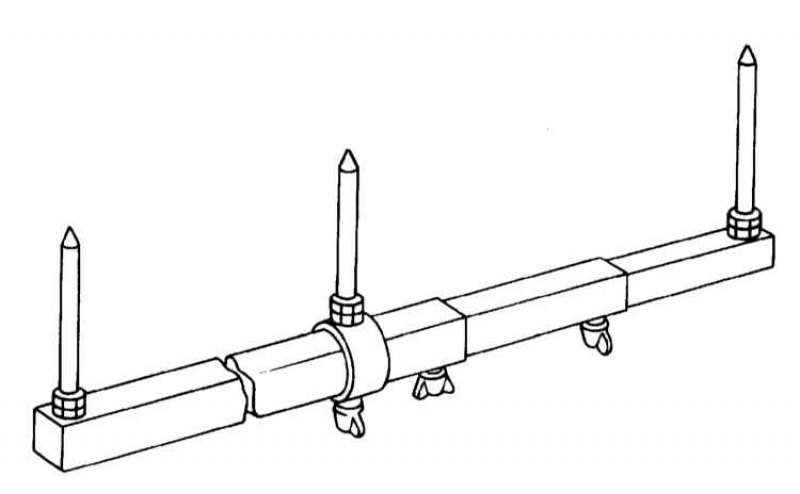

Измерение производится при помощи специальной штанги, щупы которой должны помещаться в центры опорных отверстий.
Порядок выполнения проверок, контрольные размеры

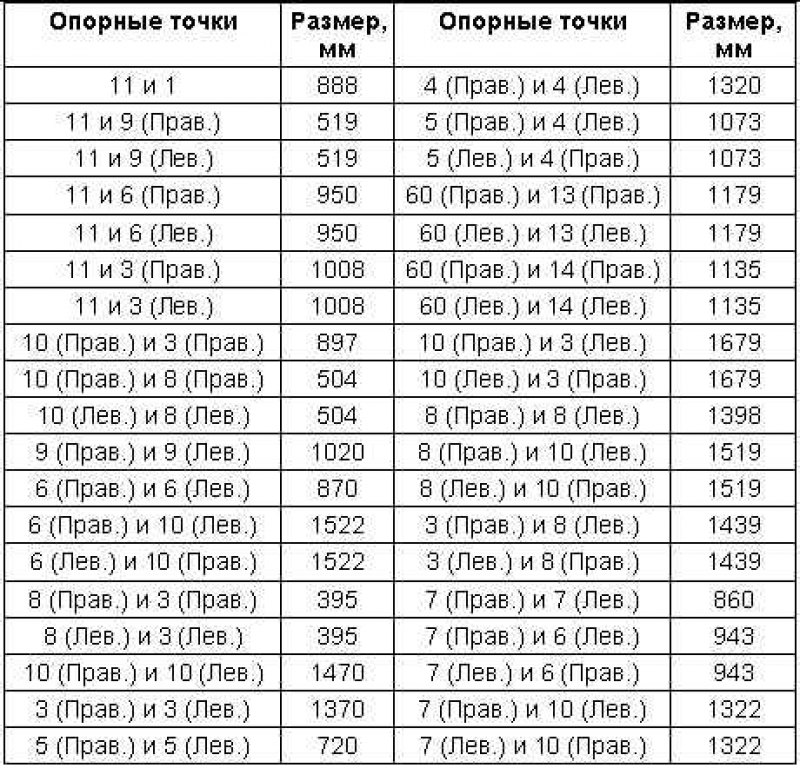

Передок

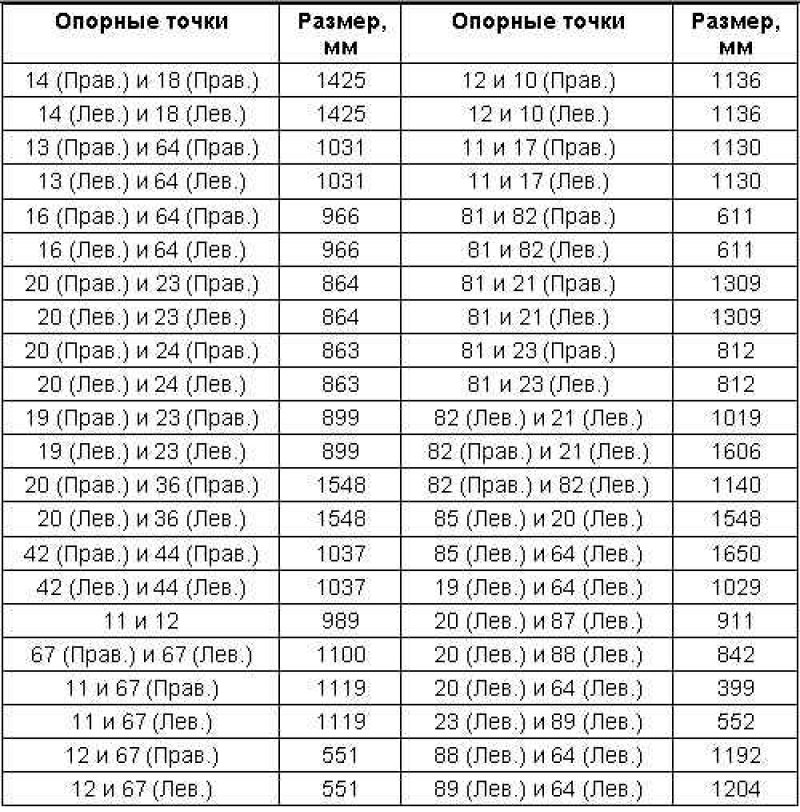

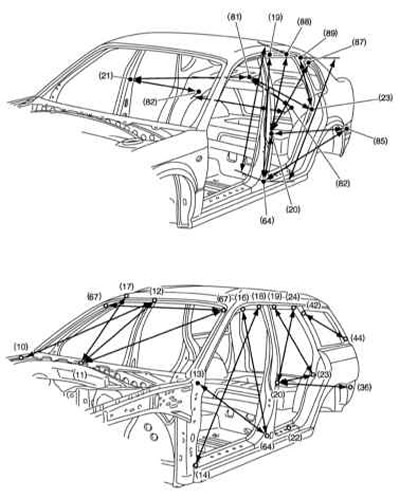

Передний и боковые проемы
Центральная часть кузова

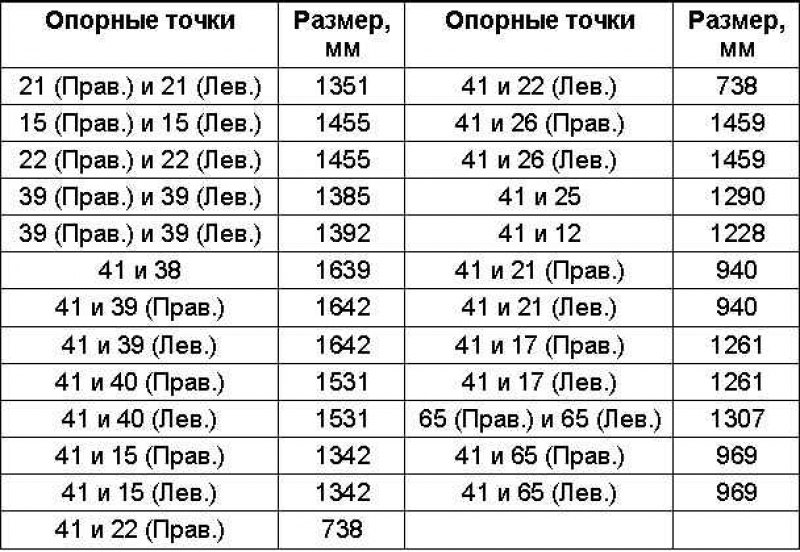

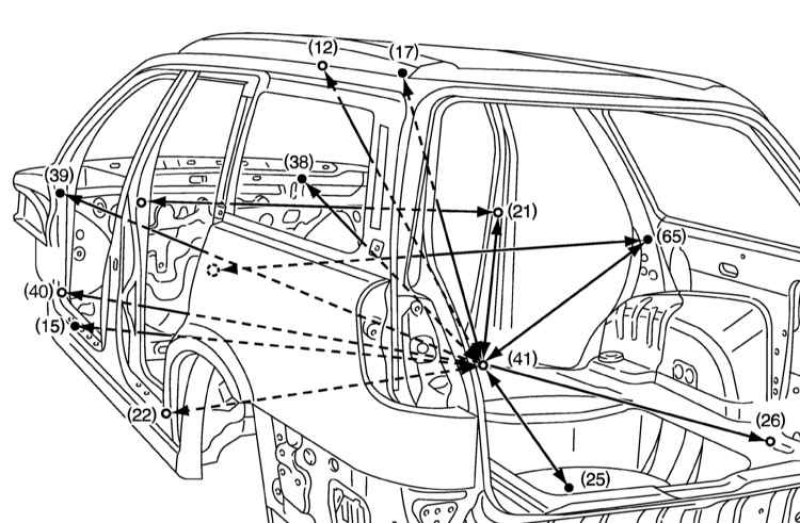

Салон

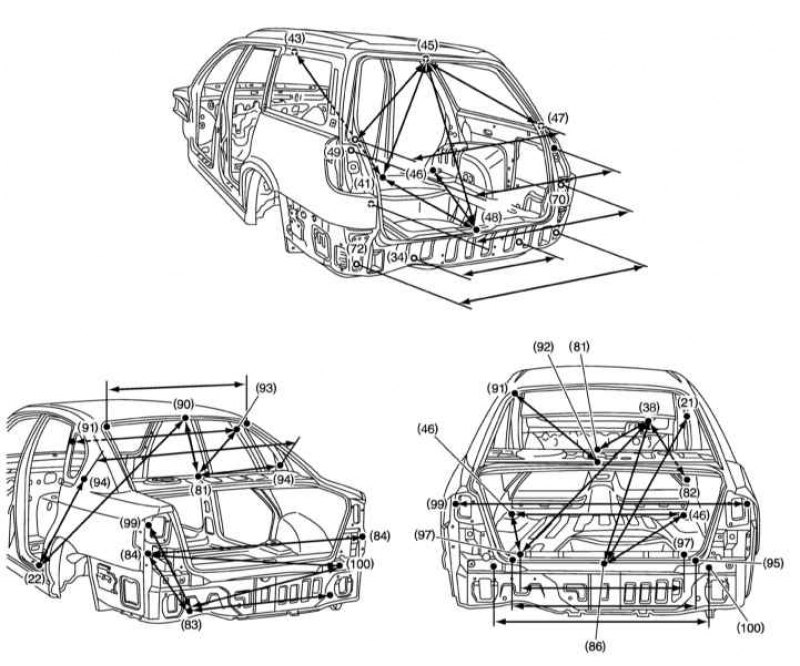

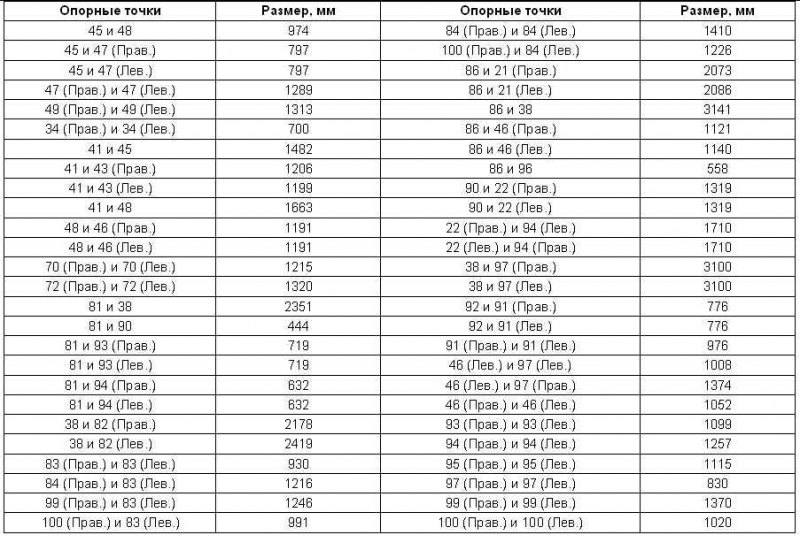

Багажное отделение и дверь задка
