Места измерения диаметров цилиндров

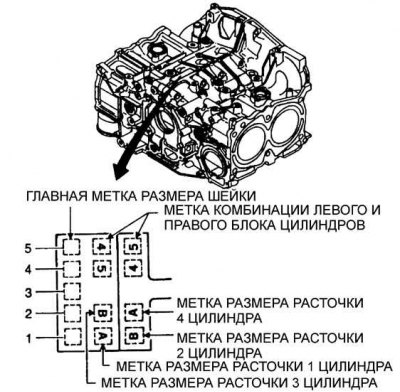

Расположение таблички с размерами
На верхней части блока цилиндров двигателя имеется табличка с указанием размера главной шейки коленчатого вала и указанием диаметра расточки цилиндра двигателя.
Очистка
1. Удалите все следы прокладок с сопрягаемых поверхностей блока цилиндров двигателя.
2. Удалите все заглушки масляной магистрали. При установке используйте новые заглушки.
3. Наиболее загрязненные места очистите паром.
4. Очистите все смазочные отверстия и масляную магистраль. Промойте все внутренние каналы струей теплой воды до тех пор, пока вода не будет выходить чистой.
5. Необходимо полностью осушить блок цилиндров и смазать тонким слоем масла все сопрягаемые поверхности для предотвращения появления коррозии. Также смажьте цилиндры двигателя. Если имеется сжатый воздух, используйте его, чтобы ускорить процесс сушки и продуть все смазочные отверстия и магистрали.
6. Тщательно очистите все резьбовые отверстия, используя метчик с соответствующей резьбой, после чего продуйте отверстия сжатым воздухом.
7. Установите пробки в масляную магистраль в блоке цилиндров двигателя и надежно закрепите их.
8. Если двигатель не подлежит немедленной сборке, закройте блок цилиндров большим пластиковым мешком, чтобы защитить его от загрязнений.
Проверка
1. Визуально проверьте блок цилиндров на наличие коррозии. Проверьте целостность резьбы в резьбовых отверстиях.
2. Проверьте диаметр цилиндров двигателя на износ по наличию ступеньки в верхней части цилиндра.
3. При наличии измерительного инструмента измерьте диаметр гильзы каждого цилиндра в верхней части (под ступенькой износа) в центре и у основания параллельно оси коленчатого вала (см. рис. Места измерения диаметров цилиндров.
(Текст взят с портала проекта: «Autoinstruction.ru»)
4. Измерьте длину специального шаблона.
5. Затем произведите такие же измерения перпендикулярно оси коленчатого вала и сравните их с техническими данными.
6. Повторите процедуру измерения на остальных гильзах цилиндров.
7. Используя стальную линейку и лезвие щупа, проверьте плоскостность сопрягаемой поверхности блока цилиндров двигателя.
