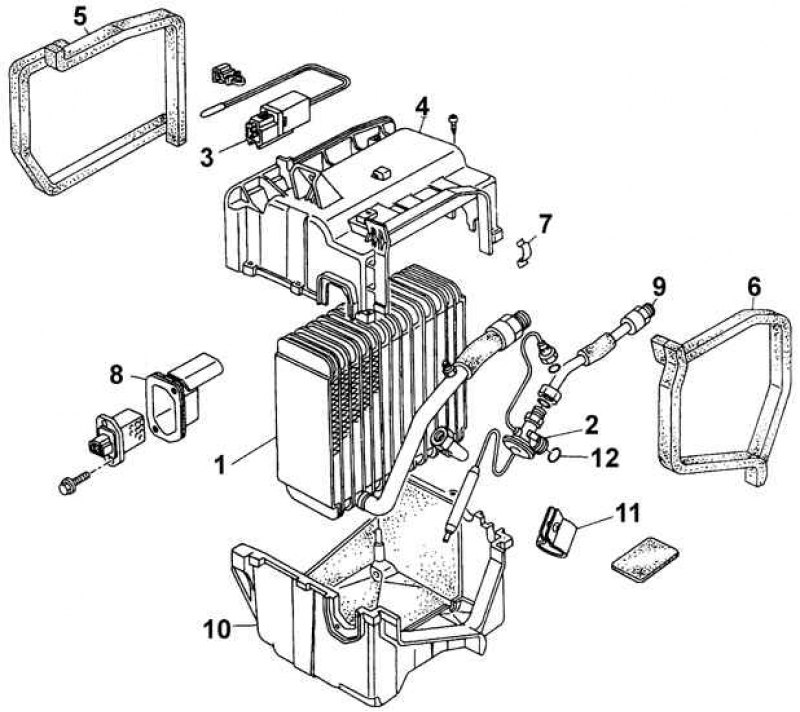

Детали испарителя
1 – испаритель; 2 – клапан расширения; 3 – термостат; 4 – верхний кожух; 5 – прокладка; 6 – прокладка; 7 – скоба; 8 – крышка; 9 – труба; 10 – нижний кожух; 11 – скоба; 12 – уплотнительное кольцо круглого сечения

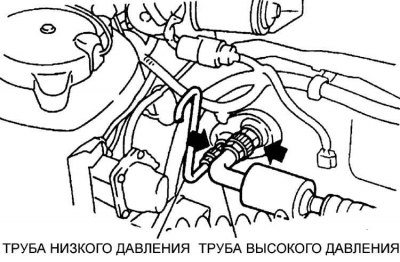

Расположение труб хладагента испарителя на перегородке моторного отсека

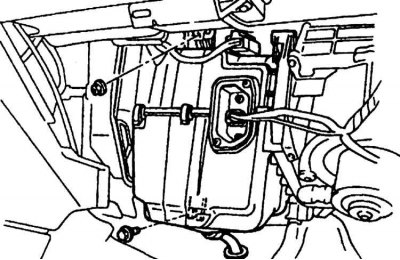

Расположение гайки и болта крепления кожуха испарителя

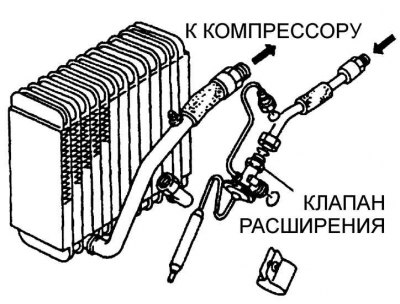

Отделение клапана расширителя от испарителя
Испаритель системы кондиционирования воздуха расположен под панелью приборов со стороны пассажира.
Снятие
1. Разрядите систему кондиционирования воздуха.
2. Снимите провод массы с аккумулятора.
Внимание! На некоторых моделях устанавливается воздушная подушка безопасности. Поэтому необходимо снять провод массы с аккумулятора и подождать как минимум одну минуту перед проведением работ около датчика столкновения или панели приборов для того, чтобы избежать случайного развертывания воздушной подушки безопасности.
3. Снимите вещевой ящик с панели приборов.
4. Отсоедините трубы хладагента испарителя от перегородки моторного отсека (см. рис. Расположение труб хладагента испарителя на перегородке моторного отсека).
5. Снимите большие зажимы крепления кожуха испарителя к отопителю и кожуху двигателя вентилятора.
6. Отвинтите болт и гайку, крепящие кожух испарителя (см. рис. Расположение гайки и болта крепления кожуха испарителя).
7. Отсоедините электрический разъем и дренажный шланг от кожуха испарителя.
8. Снимите скобы, крепящие половинки кожуха испарителя и разделите кожух испарителя. С верхнего кожуха снимите термостат. Извлеките испаритель с клапаном расширения из кожуха термостата. Отвинтите соединение и снимите клапан расширения (см. рис. Отделение клапана расширителя от испарителя).
Установка
Внимание! При установке нового испарителя необходимо установить новый ресивер/осушитель.
1. При установке нового испарителя слейте масло из старого испарителя в измерительную пробирку. Залейте такое же количество нового масла в новый испаритель.
2. Проверьте, что пластины испарителя не забиты грязью. Если необходимо, промойте пластины испарителя холодной водой и продуйте сжатым воздухом.
3. Дальнейшая установка производится в последовательности, обратной снятию.
