Снятие
1. Снять масляный поддон (подробнее, см. соответствующий раздел в данной главе).

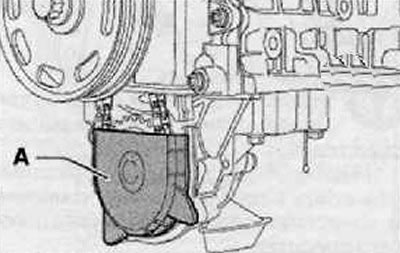

2. Снять крышку звездочки цепной передачи масляного насоса (А), показанную на рисунке ниже.

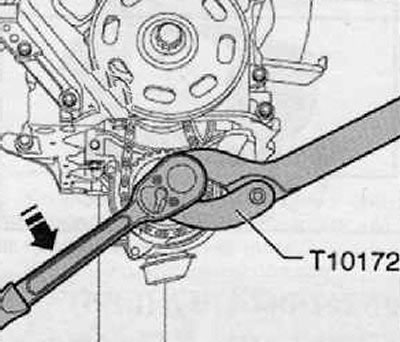

3. Придержав звездочку цепной передачи масляного насоса прижимным приспособлением -Т10172-, ослабить крепежный винт, как показано на рисунке ниже.
Примечание. Не выкручивать винт крепления окончательно.

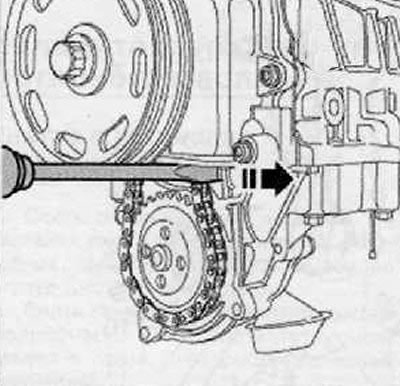

4. Прижать натяжное устройство цепи отверткой по (направлению стрелки), как показано на рисунке ниже.
5. Выкрутить крепежный винт звездочки цепной передачи.
6. Снять звездочку цепной передачи с вала масляного насоса и извлечь из цепи.

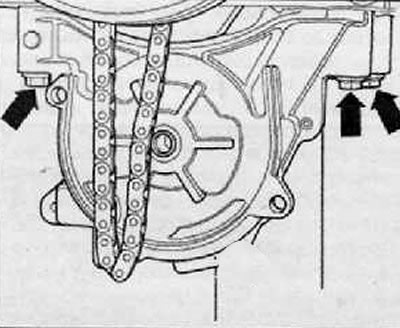

7. Ослабив крепежные винты масляного насоса (стрелки), выкрутить их окончательно, как показано на рисунке ниже.
8. Снять масляный насос в сборе блока цилиндров.
Установка

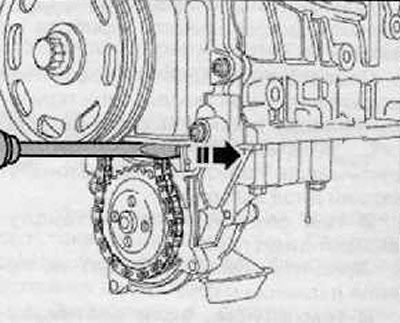

1. Прижать натяжное устройство цепи отверткой по (направлению стрелки), как показано на рисунке ниже.
2. Установить звездочку цепной передачи в цепь и затем на вал масляного насоса.
[Источник статьи размещён на портале: www.AutoInstruction.ru]

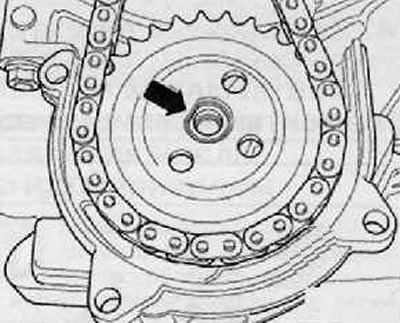

3. Проследить за тем, чтобы звездочка цепной передачи на валу масляного насоса (стрелка), была установлена должным образом.
4. Вкрутить крепежный винт звездочки цепной передачи.
5. Придержать звездочку цепной передачи прижимным приспособлением -Т10172-, как показано на рисунке ниже.

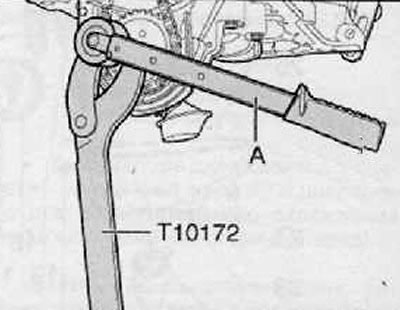

6. Установить динамометрический ключ, как показано на рисунке ниже (А).
7. Затянуть крепежный винт с приложением момента 20 Нм и повернуть дополнительно на 90° (¼ оборота).

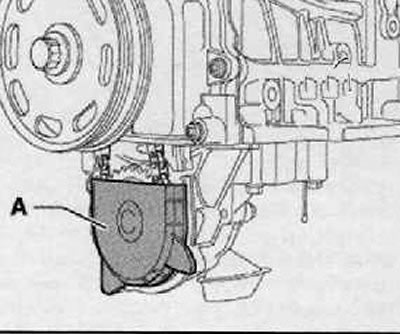

8. Установить крышку звездочки цепной передачи масляного насоса (А), показанную на рисунке ниже.
9. Установить масляный поддон (подробнее. см. соответствующий раздел в данной главе).
