Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Ключ для водяного насоса и рулевого управления с усилителем -МР 1-308 (V.A.G 1590)-.
Примечание.

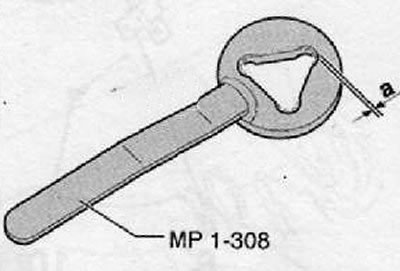

- Переделка ключа для водяного насоса и рулевого управления с усилителем -MP 1-308-:
- С целью видоизменения крепежных винтов для шкива насоса системы жидкостного охлаждения необходимо выпилить радиусы «а», не менее 1 мм.
Снятие
1. Снять поликлиновой ремень привода навесного оборудования (подробнее, см. соответствующий раздел в главе Бензиновые двигатели).
[Статья перепечатана отсюда: autoinstruction.ru]

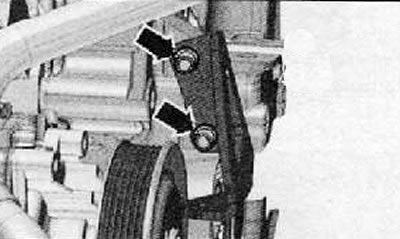

2. Выкрутить винты крепления (стрелки). показанные на рисунке ниже, удалить держатель с крышки распределительных шестерен.
Примечание. Держатель на крышке распределительных шестерен служит только транспортным предохранительным приспособлением двигателя перед первой установкой, а не надо устанавливать его снова.
3. Выкрутить винты крепления шкива насоса системы жидкостного охлаждения, придерживая при этом шкив ключом для водяного насоса и рулевого управления с усилителем -V.A.G 1590-, как показано на рисунке ниже.
Установка
Установка производится в последовательности обратной снятию.
