Кожух в сборе с вентилятором системы охлаждения (двигатель 1.4 л TSI) (Skoda Rapid 1 «NH3»)

0

Снятие

1. Снять нижний защитный кожух моторного отсека.

2. Разъединить разъем жгута электропроводки (стрелка), показанный на рисунке ниже.



3. Разъединить хомуты шланга для охлаждающей жидкости (1) на кожухе вентилятора (2), как показано на рисунке ниже.



4. Расфиксировав правую верхнюю крепежную деталь кожуха вентилато-ра, отсоединить кожух из креплений.

5. Извлечь кожух вентилятора по на правлению вниз.



6. Извлечь электропроводы (1) из хомутов для крепления кабелей, как показано на рисунке ниже.



7. Отвернуть гайки крепления (стрелки), снять вентилятор для дополнительного охлаждения -V7-, как показано на рисунке ниже.

Установка

Установка производится в последовательности обратной снятию.

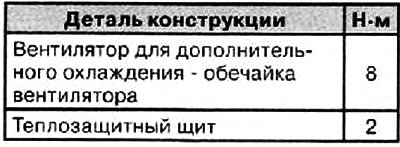

Моменты затяжки резьбовых соединений
