Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Емкость для сбора охлаждающей жидкости.
- Клещи для пружинных хомутов.
Снятие
1. Снять передний бампер (подробнее. см. Соответствующий раздел в главе Кузов).
2. Слить охлаждающую жидкость.
3. Снять кожух с вентилятором дополнительного охлаждения -V7- (подробнее. см. соответствующий раздел в данной главе).
4. Отсоединить разъем жгута электропроводки от термовыключателя вентилятора для охлаждающей жидкости -F18-.
5. Отсоединить верхний шланг для охлаждающей жидкости от присоединительного патрубка радиатора.
6. Отсоединить верхний шланг для охлаждающей жидкости от присоединительного патрубка охладителя наддувочного воздуха.

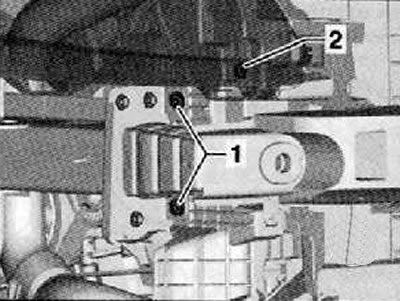

7. Выкрутить винт крепления (2) с правой или левой стороны опоры радиатора, как показано на рисунке ниже.
8. Отжав радиатор по направлению назад, извлечь радиатор из правой и левой опоры.
Автомобили без кондиционера
9. Извлечь радиатор вместе с охладителем наддувочного воздуха из нижних резиновых подушек по направлению вверх, извлечь его боковой стороной по направлению вниз.
Автомобили с кондиционером
10. Снять поликлиновой ремень привода навесного оборудования (подробнее. см. Соответствующий раздел в главе Бензиновые двигатели).
Предупреждение! Опасность получения травмы охлаждающим средством. Контур с охлаждающим средством кондиционера нельзя открывать.
Внимание. Опасность повреждения на конденсаторе и трубопроводах и шлангах для охлаждающего средства. Трубопроводы и шланги для охлаждающего средства нельзя чрезмерно натягивать и загибать под острым углем.
11. Отсоединить и снять компрессор кондиционера с держателя вспомогательных агрегатов, закрепить его с присоединенными шлангами для охлаждающего средства на кузове.

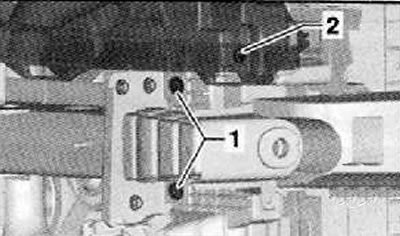

12. Пометить положение для сборки винтов (1) крепления с правой и левой стороны Данные винты необходимо только ослабить.
13. Извлечь радиатор вместе с охладителем наддувочного воздуха и конденсатором из нижних резиновых подушек по направлению вверх. Для этого следует потягивать по направлению вниз пластмассовый корпус модуля передней стенки кузова. Справа между трубопроводом охлаждающего средства и кузовом — очень мало места.
14. Радиатор с конденсатором следует отложить назад.

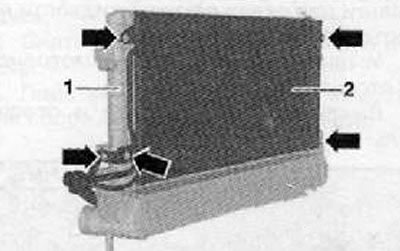

15. Выкрутить, показанные на рисунке ниже, винты крепления (стрелки) конденсатора (2) из радиатора (1).
16. Потянув конденсатор по направлению вперед, привязать его жестко на модуле передней стенки кузова.
[Статья опубликована первоначально здесь AutoInstruction.ru]
17. Радиатор вместе с охладителем наддувочного воздуха следует извлечь боковой стороной по направлению вниз.

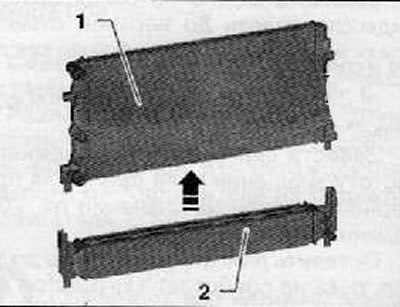

18. Извлечь радиатор (1) по направлению стрелки из боковых захватов на охладителе наддувочного воздуха (2), как показано на рисунке ниже.
Установка
Установка производится в последовательности обратной снятию.
У автомобилей с кондиционером следует установить пластмассовый корпус модуля передней стенки кузова по направлению вверх в первоначальное положение и затянуть винты (1) крепления с правой и левой стороны. Момент затяжки: 8 Нм.
Заполнить систему охлаждения свежей охлаждающей жидкостью.
