Проверка якоря
Внимание. В зависимости от года выпуска и от модификации некоторые величины, приведенные ниже, могут отличаться от величин приборов Вашего автомобиля.
1. Снять стартер в сборе.
2. Разобрать стартер.
3. Проверить якорь на наличие износа или повреждений от контакта с постоянным магнитом.
4. Проверить поверхность коммутатора. Если поверхность загрязнена или обгоревшая, почистить поверхность при помощи наждачной бумаги.
5. Измерить биение коммутатора.
Если биение коммутатора в пределах допустимого значения, проверить коммутатор на наличие угольной пыли или медной стружки между сегментами.
Если биение коммутатора выходит за пределы допустимых значений, заменить якорь.
- Биение коммутатора (стандартное значение): 0.02 мм макс.
- Биение коммутатора (предельное значение): 0.05 мм.
6. Проверить глубину пазов (А) Если глубина пазов слишком высокая (В), подрезать их при помощи ножовки до требуемой глубины. Срезать все пазы (C) между сегментами якоря. Подрез не должен быть слишком мелким, слишком узким или V-образной формы (D). Стандартная глубина паза: 0.5 мм, предельное значение 0.2 мм.
7. Проверить наличие электропроводности между сегментами коммутатора. Если существует разрыв цепи между каким-либо сегментом, заменить якорь.
8. Проверить при помощи омметра отсутствие электропроводности между коммутатором и сердцевиной катушки якоря и между коммутатором и валом якоря. Если электропроводность есть, заменить якорь.
Щетки стартера

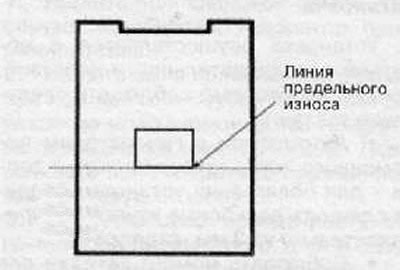

Изношенные или промасленные щетки, необходимо заменить.
Проверка щеткодержателя
1. Проверить отсутствие электропроводности между (+) креплением щетки (А) и (-) крепления щетки (В). Если электропроводность отсутствует, заменить крепление щеток в сборе.
Внимание. Приведенный ниже рисунок схематический, поэтому может отличаться от реального.
2. Поднять каждую пружину щетки при помощи отвертки, затем разместить щетку около половины ее крепления и ослабить пружину, чтобы закрепить ее на том месте.
3. Установить якорь на корпус и установить крепление щеток. Далее, поднять каждую пружину щетки снова и опустить щетки вниз пока они не станут на коммутатор, затем ослабить пружину напротив конца щетки.
Примечание. Чтобы установить щетки, проложить наждачную бумагу между коммутатором и каждой щеткой и медленно вращать якорь. Поверхность контакта щеток примет контур коммутатора.
Проверка обгонной муфты
1. Переместить обгонную муфту вдоль вала. Заменить обгонную муфту, если муфта двигается не плавно.
2. Провернуть обгонную муфту в обоих направлениях. Зафиксировать в одном направлении и плавно провернуть в обратном. Если не фиксируется в каком-либо направлении, заменить обгонную муфту
3. Если ведущая шестерня стартера изношена или повреждена, заменить обгонную муфту в сборе (шестерня не доступна в отдельности).
Проверить маховик или зубчатый венец гидротрансформатора, если зубья ведущей шестерни стартера повреждены.
