Внимание. Чтобы не допустить перегорания обмотки, данную проверку производить как можно быстрее (не более 10 с).
1. Отсоединить провод обмотки возбуждения от клеммы «М» тягового реле.

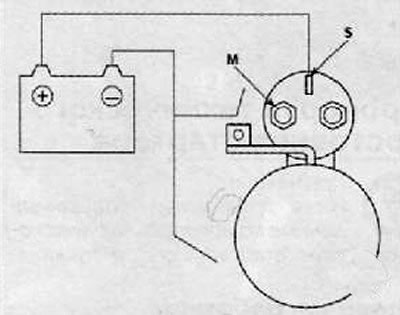

2. Подсоединить положительную клемму аккумуляторной батареи к клемме «S» и отрицательную клемму к клемме «М» и к корпусу стартера.
3. Подсоединить провод обмотки возбуждения к клемме «М».
4. Если при этом шестерня привода смещается в положение зацепления, втягивающая обмотка реле исправна. Если этого не происходит, заменить тяговое реле.
5. Отсоединить отрицательный провод от клеммы «М».
6. Если шестерня не двигается, то удерживающая катушка электромагнита работает нормально.
7. Если шестерня возвращается назад в свое первоначальное положение при отсоединении отрицательного провода от корпуса, то устройство работает правильно.
