Рис. 2В.2. Расположение компонентов клапана в головке блока цилиндров: 1. Головка блока цилиндров; 2. Седло клапана; 3. Клапан; 4. Направляющая втулка клапана; 5. Внешняя опора пружины; 6. Внутренняя опора пружины; 7. Маслосъемный колпачок направляющей втулки клапана; 8. Опорная чашка пружины; 9. Сухари клапана; 10. Внутренняя пружина; 11. Внешняя пружина.

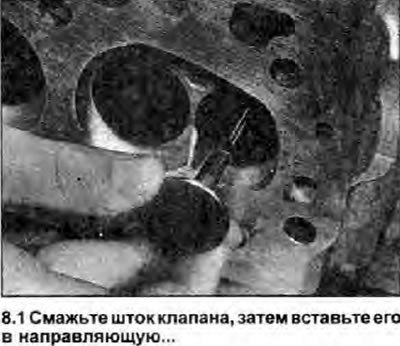

1. Смажьте штоки и вставьте клапаны на прежние места в направляющие. Если устанавливаются новые клапаны. вставьте их в те места, к которым они были притерты (см. иллюстрацию).

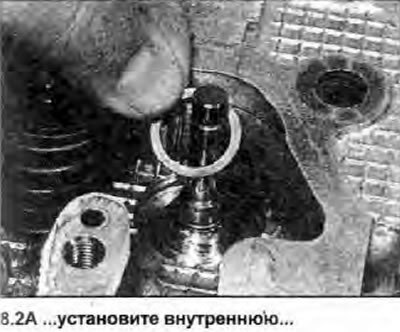

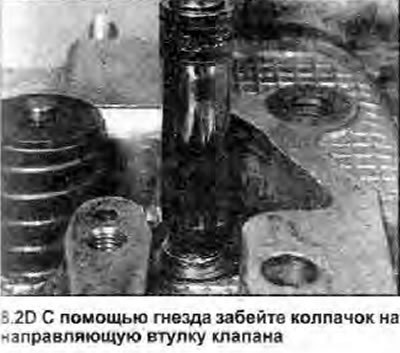

2. Работая на первом клапане, сначала установите опоры внутренней и внешней пружин. Если устанавливаются фирменные маслосъемные колпачки Skoda, установите одну пластмассовую втулку, входящую в комплект колпачков, на конец штока клапана; она защитит кромку колпачка от повреждения при его установке на шток клапана. Обмакните новый колпачок в масло, затем аккуратно по клапану наденьте его на направляющую. С помощью подходящего гнезда или металлической трубы забейте колпачок на направляющую, затем снимите защитную втулку со штока клапана (см. иллюстрации).
 |
 |
 |
 |

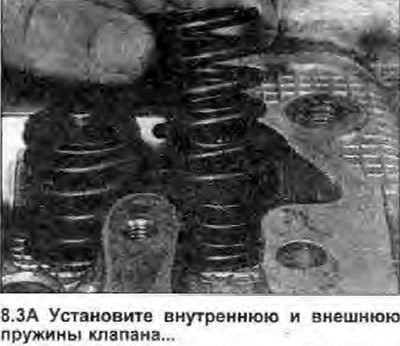

3. Разместите внутреннюю и внешнюю пружины на их опорах, затем установите опорную чашку пружин (см. иллюстрации).
 |
 |

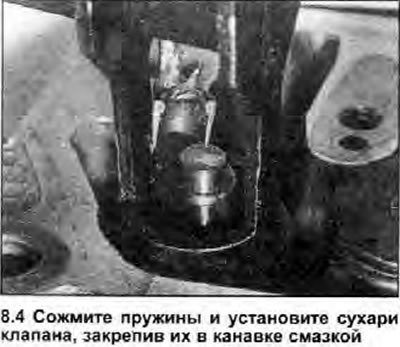

4. Сожмите пружины и вставьте сухари в выемку в штоке клапана (см. иллюстрацию). Зафиксируйте сухари в рабочем положении, используя небольшое количество смазки. Освободите съемник, затем повторите процедуру на оставшихся клапанах.
5. После того, как все клапаны будут установлены, поставьте головку блока цилиндров камерами сгорания вниз, проложив под нес деревянные бруски, и киянкой ударьте по концам штоков клапанов, чтобы уладить положение компонентов.
