Рис. 9.18. Расположение тросика ручного тормоза в шарнирной детали рычага: 1. Контргайка; 2. Регулировочная гайка; 3. Компенсатор тросика; 4. Тросик; 5. Шарнирная деталь рычага; 6. Стопорное кольцо (где имеется).
Снятие
1. Припарковав автомобиль на ровной горизонтальной площадке, выключите зажигание, выберите первую передачу или задний ход и заблокируйте передние колеса так, чтобы автомобиль не мог двигаться после того, как будет выпущен ручной тормоз.
2. Открепите пластиковый кожух рычага ручного тормоза, затем открутите регулировочную гайку и контр-гайку, чтобы отсоединить тросик от рычага (см. Раздел 1). Привяжите к концу тросика кусок шпагата.
3. Поддомкратьте заднюю часть автомобиля и надежно установите ее на осевые подпорки.

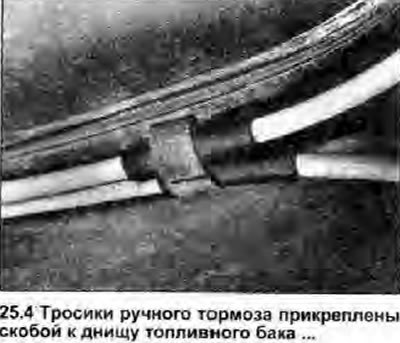

4. Выпустите тросик из скоб, крепящих его к топливному баку (см. фото) и из стяжки, крепящей тросик к продольному рычагу задней подвески.

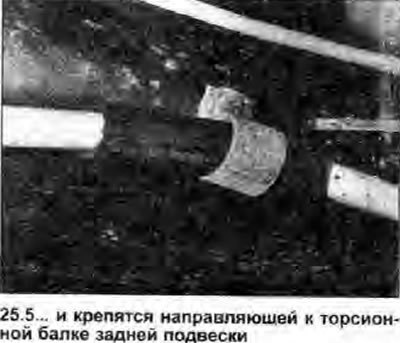

5 Открутите гайку, крепящую направляющая тросика к торсионной балке задней подвески (см. фото), затем вытяните тросик вниз, отведите его от днища и отвяжите шпагат, оставив его висеть в направляющей до сборки.
6. Снимите тормозной барабан (см. Главу 20).

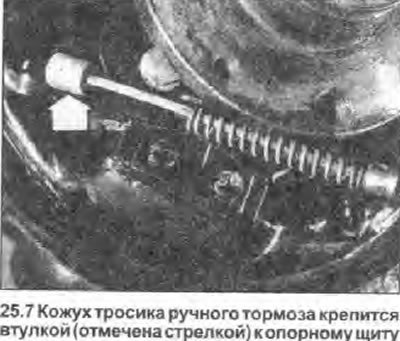

7. Сжав пружину, отцепите тросик от рабочего рычага на ведомой тормозной колодке. Отсоедините тросик от опорного щита барабанного тормоза, выпустив его из направляющей, затем выбейте втулку кожуха тросика (см. фото).
[Информация размещена на интернет-сайте www.AutoInstruction.ru]
Осмотр
8. Проверьте тросик на наличие признаков износа и повреждений и замените его, если необходимо; не забудьте переставить на новый тросик направляющую и другие детали.
Установка
9. Производите установку в обратном снятию порядке, уделяя внимание следующему:
- a) С помощью шпагата вытяните передний конец тросика в салон автомобиля. установите регулировочную гайку и контргайку и зажмите скобы, крепящие тросик к топливному баку.
- b) Проложите тросик по днищу к задней части автомобиля, зажав гайку, крепящую направляющую тросика к торсионной балке задней подвески, усилием затяжки, регламентированным Спецификациями. Пропустите конец тросика через опорный щит барабанного тормоза. С помощью молотка и выколотки мягко вбейте втулку кожуха тросика в опорный щит.
- c) Проследив за тем. чтобы тросик правильно прошел через направляющую на опорном щите, сожмите его пружину и подсоедините тросик к рабочему рычагу.
- d) Установите тормозной барабан (см. Главу 20).
- e) Отрегулируйте ручной тормоз (см. Раздел 1).
- f) Используйте новые стяжки, чтобы прикрепить тросики к продольным рычагам подвески, затем опустите автомобиль на землю.
