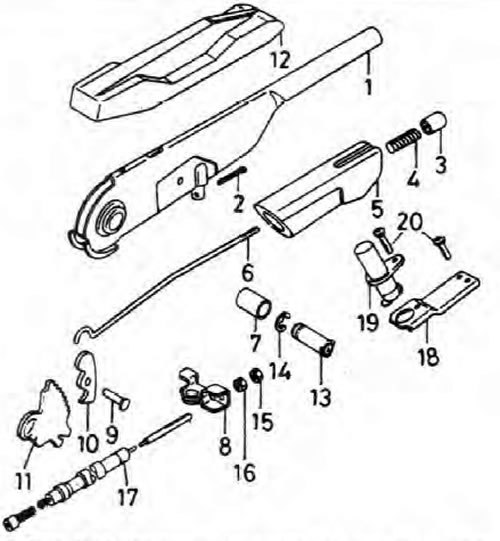

Рис. 9.17. Компоненты ручного тормоза: 1. Рычаг ручного тормоза; 2. Шплинт; 3. Выпускающая кнопка; 4. Пружина; 5. Рукоятка; 6. Тяга; 7. Шарнирная втулка; 8. Компенсатор тросика; 9. Шарнирный палец (заклепка); 10. Защелка рычага; 11. Зубчатый сегмент; 12. Пластмассовый кожух; 13. Шарнирная деталь рычага; 14. Стопорное кольцо (где имеется); 15. Контргайка; 16. Регулировочная гайка; 17. Тросик ручного тормоза; 18. Крепежный кронштейн; 19. Выключатель контрольной лампы применения ручного тормоза; 20. Винт.
Снятие
1. Припаркуйте автомобиль на ровном месте (не под уклон), выключите зажигание, выберите первую передачу или задний ход и заблокируйте колеса так, чтобы автомобиль не мог двигаться после того, как будет выпущен ручной тормоз.
2. Открепите пластиковый кожух рычага ручного тормоза, затем открутите регулировочную гайку и контргайку, чтобы отсоединить каждый из тросиков от рычага (см. Раздел 1).
Источник расположен на сайте (AutoInstruction)
3. Если шарнирная деталь рычага крепится на одной стороне стопорным кольцом, извлеките стопорное кольцо и вытесните шарнирную деталь, чтобы выпустить сборку рычага. Если стопорное кольцо не используется, перережьте шарнирную деталь ножовкой и приобретите для сборки новый компонент (со стопорным кольцом).
Установка
4. Производите установку в обратном снятию порядке. Нанесите небольшое количество смазки на все шарнирные детали, стыки компенсатора тросика и резьбу регулятора. Отрегулируйте ручной тормоз (см. Раздел 1).
