График зависимости сопротивления датчика температуры топлива от температуры датчика
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите верхний кожух двигателя (см. подраздел 2.1).
[Данные скопированы с ресурса: autoinstruction.ru]

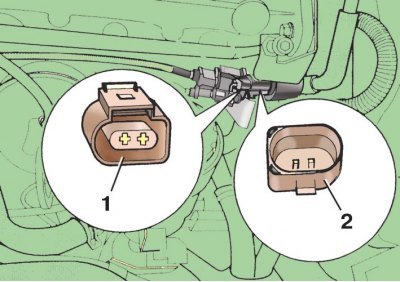

3. Отсоедините колодку 1 с проводами от датчика 2 температуры топлива.
4. Снимите датчик и, подсоединив к его контактам омметр, измерьте сопротивление датчика.
5. Нагрейте датчик, опустив его в горячую воду (температура примерно 80°С), и снова измерьте его сопротивление. Сравните полученные результаты с графиком (см. рис. График зависимости сопротивления датчика температуры топлива от температуры датчика). Например, при температуре 30°С сопротивление датчика должно быть 3790–4270 Ом, а при температуре 80°С – 600–660 Ом. Если измеренное сопротивление не соответствует указанному, замените датчик.
