Бензиновые двигатели 1,4 л, 55 и 74 кВт
Снятие верхнего кожуха

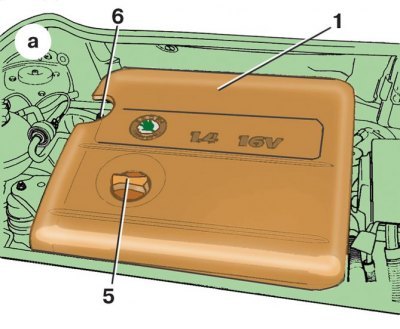

1 – верхний кожух; 5 – пробка маслоналивной горловины; 6 – указатель уровня масла
Потяните вверх переднюю часть кожуха 1, а затем заднюю так, чтобы пластмассовые защелки кожуха вышли из зацепления.
Бензиновые двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт
Снятие верхнего кожуха

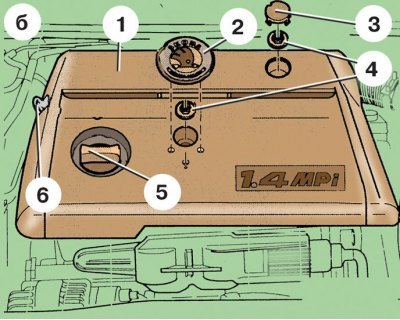

1 – верхний кожух; 2 – заводская эмблема; 3 – заглушка; 4 – гайка; 5 – пробка маслоналивной горловины; 6 – указатель уровня масла
1. Поддев отверткой, снимите заводскую эмблему 2 и заглушку 3.
2. Отверните две гайки 4 крепления кожуха.
3. Выньте указатель 6 уровня масла.
4. Снимите кожух 1.
Дизельные двигатели
Снятие верхнего кожуха дизельного двигателя

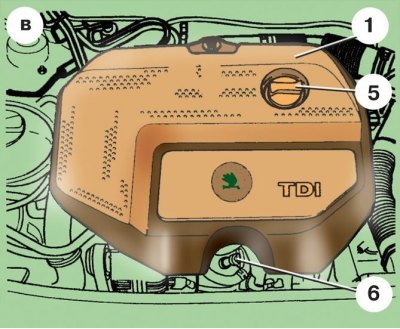

1 – верхний кожух; 5 – пробка маслоналивной горловины; 6 – указатель уровня масла
Перейдите к источнику по ссылке (www.autoinstruction.ru)
Потяните вверх переднюю часть кожуха 1 так, чтобы пластмассовые защелки кожуха вышли из зацепления. Затем сдвиньте кожух вперед и снимите его.
