Детали топливного бака автомобиля с дизельным двигателем
1 – пробка наливной горловины; 2 – болт; 3 – наливная горловина; 4 – гравитационный клапан; 5 – провод на «массу»; 6 – болты крепления наливной трубы; 7 – трубки вентиляции бака; 8 – болт крепления бака; 9 – топливный бак; 10 – хомут топливного бака; 11 – топливоприемник; 12 – уплотнительное кольцо; 13 – гайка; 14 – топливопровод подачи топлива; 15 – топливопровод обратного слива топлива; 16 – воздушный клапан; 17 – уплотнительные кольца
Снятие и установка показаны на примере автомобиля с дизельным двигателем, на автомобилях с бензиновыми двигателями топливный бак снимается и устанавливается аналогично.
Детали топливного бака автомобиля с дизельным двигателем показаны на рис. Детали топливного бака автомобиля с дизельным двигателем, моделей с бензиновыми двигателями – на рис. Детали системы питания карбюраторного двигателя.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Отсоедините от топливоприемника колодку с проводами и топливопроводы (см. подраздел 4.3).
3. Слейте топливо из бака с помощью устройства для отсасывания топлива.
4. Снимите заднюю подвеску (см. подраздел 7.3.7).
5. Снимите основной и дополнительный глушители (см. подраздел 6.4).
6. Снимите теплоизоляционный щиток слева от топливного бака.
7. Снимите локарь правого заднего крыла.

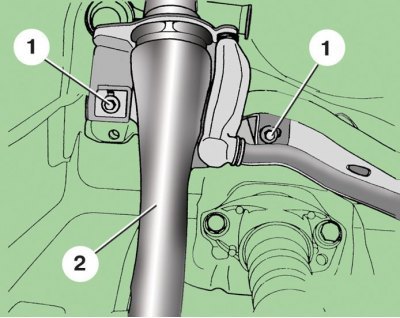

8. Отверните болты 1 крепления наливной трубы 2.
Текст предоставил этот ресурс: Autoinstruction.ru

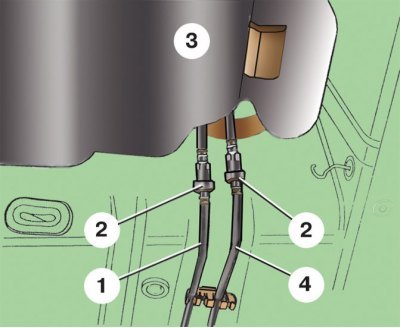

9. Отсоедините топливопроводы подачи 1 и слива 4 топлива, нажав на кнопки фиксаторов 2 (3 – топливный бак).

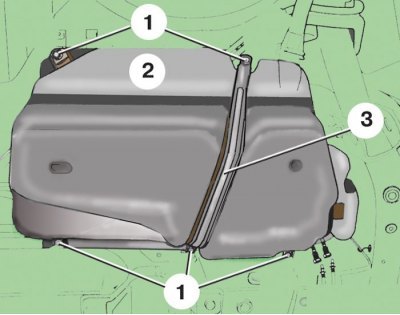

10. Поставьте под топливный бак подходящую опору и отверните болты 1 крепления топливного бака 2 (3 – хомут).
11. Вытащите наливную трубу из грязезащитного чехла наливной горловины 3 (см. рис. Детали топливного бака автомобиля с дизельным двигателем) и опустите топливный бак вниз.

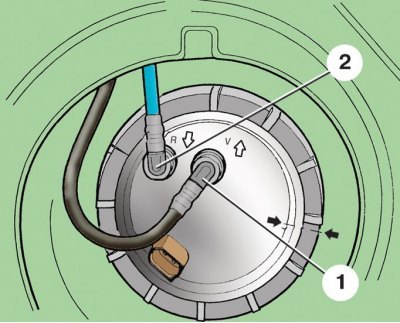

12. Установите топливный бак в обратном порядке. Подсоедините топливопроводы как показано на рисунке (1 – топливопровод подачи топлива (черного цвета); 2 – шланг обратного слива топлива (синего цвета)).
Моменты затяжки, Н·м
| Болт крепления топливного бака | 25 |
| Болт крепления хомута топливного бака | 25 |
| Болт крепления наливной горловины | 1,5 |
| Болт крепления адсорбера | 10 |
| Болт крепления наливной трубы | 10 |
