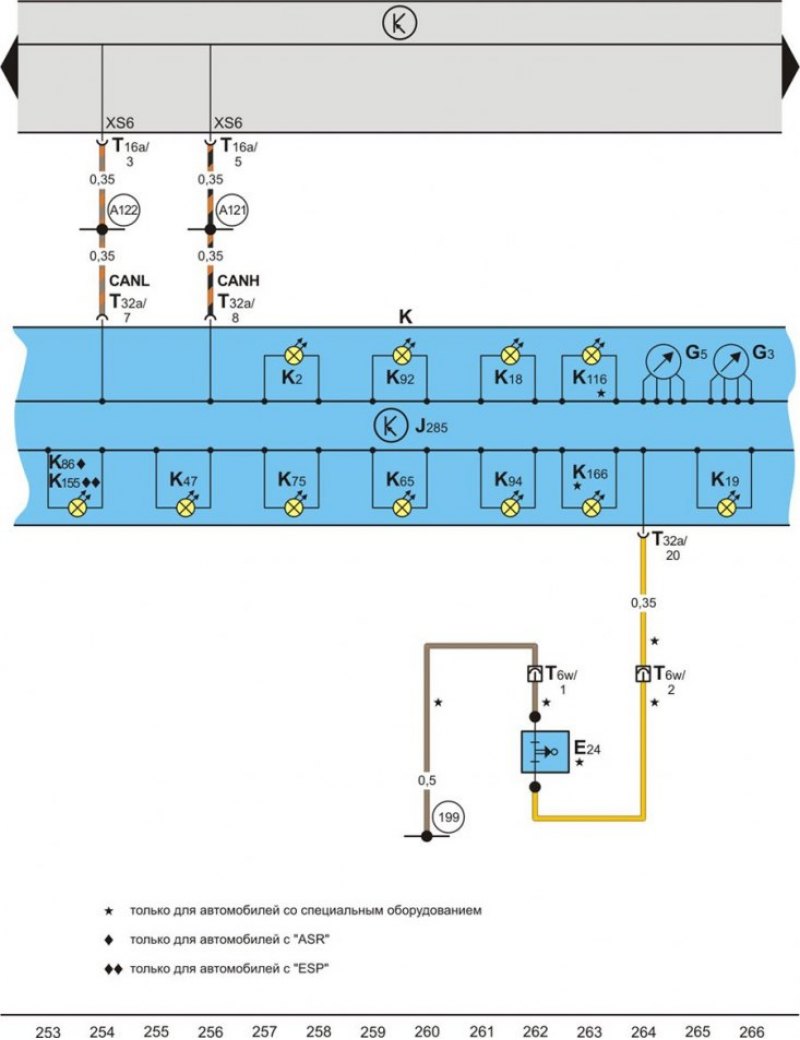

Панель приборов, блок управления панелью приборов, контрольные лампы, тахометр (Skoda Fabia 1 «6Y»)

0

Панель приборов, блок управления панелью приборов, контрольные лампы, указатель температуры охлаждающей жидкости, тахометр, выключатель контрольной лампы ремня безопасности водителя

Пояснения к электрическим схемам находятся здесь →

Символы, встречающиеся на схемах электрооборудования находятся здесь →

Обозначения элементов в электрических схемах находятся здесь →

(Источник статьи размещён на портале AutoInstruction)
