Пояснения к электрическим схемам находятся здесь →
Символы, встречающиеся на схемах электрооборудования находятся здесь →
Обозначения элементов в электрических схемах находятся здесь →

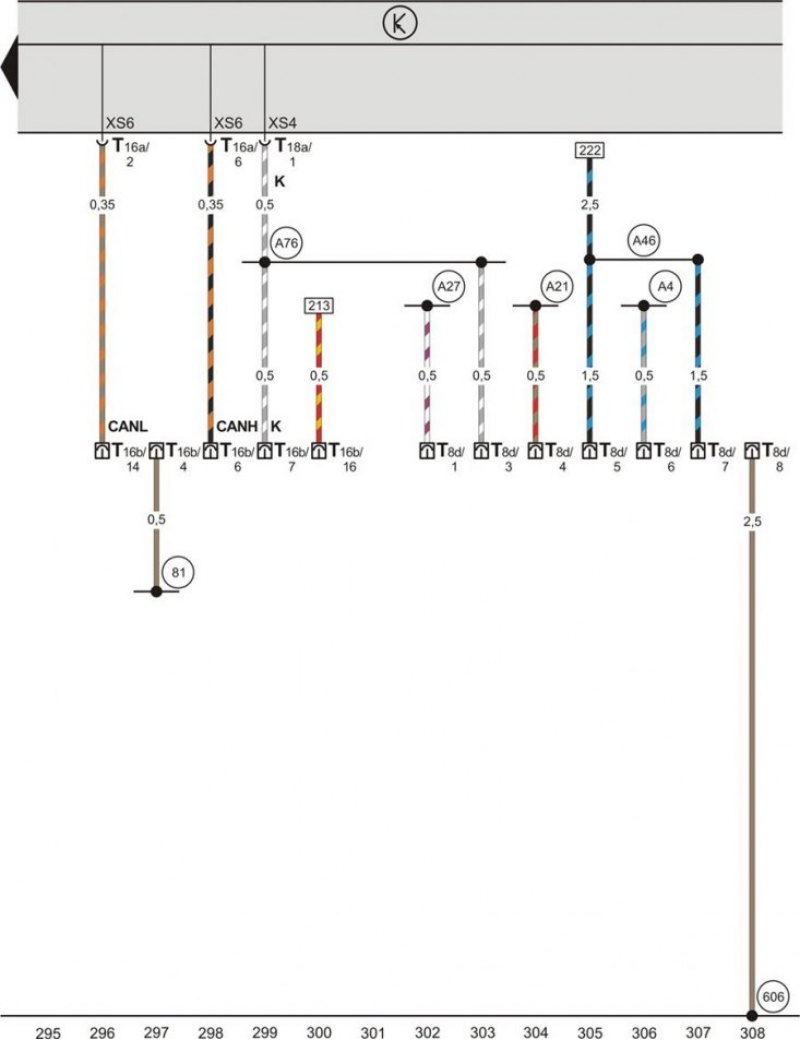

Панель приборов, контрольные лампы, выключатель лампы стояночной тормозной системы (Skoda Fabia 1 «6Y»)
Панель приборов, блок управления панелью приборов, контрольные лампы, выключатель контрольной лампы стояночной тормозной системы, датчик уровня тормозной жидкости, датчик уровня охлаждающей жидкости, датчик уровня жидкости в бачке стеклоомывателей
Пояснения к электрическим схемам находятся здесь →
Символы, встречающиеся на схемах электрооборудования находятся здесь →
Обозначения элементов в электрических схемах находятся здесь →
Пояснения к электрическим схемам находятся здесь →
Символы, встречающиеся на схемах электрооборудования находятся здесь →
Обозначения элементов в электрических схемах находятся здесь →
Статья проверена экспертом: Станислав Зиновьев
Разъем для подсоединения радиоприемника, диагностический разъем
Иммобилайзер, панель приборов, блок управления панелью приборов, контрольные…
Панель приборов, блок управления панелью приборов, контрольные лампы, тахометр
Панель приборов, блок управления панелью приборов, часы, контрольные лампы
Выключатель фонарей заднего хода, блок предохранителей
Иммобилайзер, панель приборов, блок управления панелью приборов, контрольные…
Панель приборов, блок управления панелью приборов, контрольные лампы, тахометр
Панель приборов, блок управления панелью приборов, часы, контрольные лампы
Выключатель фонарей заднего хода, блок предохранителей
Стартер, генератор, вентилятор радиатора, блок предохранителей на батарее
Блок управления Simos, форсунки, датчик частоты вращения коленчатого вала
Блок управления Simos, лямбда-зонд, датчик давления и температуры впускного…
Блок управления Simos, датчик педали акселератора, выключатель сигналов…
Блок управления Simos, датчик детонации I, датчик положения распределительного…
Блок управления Simos, форсунки, датчик частоты вращения коленчатого вала
Блок управления Simos, лямбда-зонд, датчик давления и температуры впускного…
Блок управления Simos, датчик педали акселератора, выключатель сигналов…
Блок управления Simos, датчик детонации I, датчик положения распределительного…
