Крепление рулевого механизма на автомобиле (без усилителя)
1 – вилка карданного шарнира; 2 – стяжной болт; 3 – гайка; 4 – поворотный рычаг; 5 – наконечник рулевой тяги в сборе с шаровым шарниром; 6 – контргайка; 7 – болты крепления балки передней подвески; 8 – болты крепления рулевого механизма; 9 – болты крепления задней опоры силового агрегата; 10 – задняя опора силового агрегата; 11 – балка передней подвески; 12 – рулевой механизм

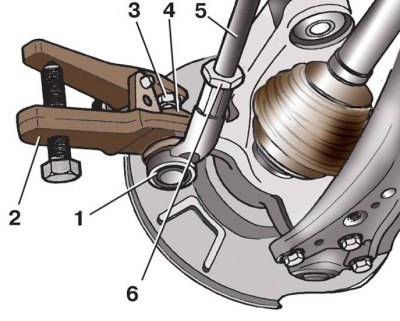

Выпрессовка пальца шарового шарнира наконечника рулевой тяги
1 – наконечник; 2 – съемник; 3 – гайка; 4 – поворотный рычаг; 5 – тяга; 6 – контргайка
Рулевая тяга в сборе
1 – наконечник; 2 – контргайка; 3 – тяга

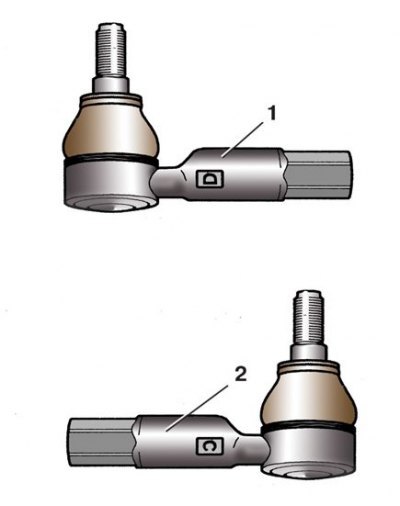

Маркировка наконечников рулевых тяг
1 – левый наконечник; 2 – правый наконечник
Проверка
1. При увеличении свободного хода (люфте) рулевого колеса или значительном увеличении усилия, необходимого для его поворота, проверьте осевой и радиальный зазоры в шаровых шарнирах наконечников рулевых тяг.
2. Если при покачивании тяги рукой в разные стороны ощущается люфт в шарнире или появилась коррозия на шаровом пальце, замените шаровой шарнир в сборе с наконечником (проверку проводите при вывешенных передних колесах).
3. Обязательно замените рваный защитный чехол шарового шарнира, иначе попавшие в шарнир грязь и вода быстро выведут его из строя.
Внимание! Гайки пальцев шаровых шарниров самоконтрящиеся, поэтому после каждого отворачивания их нужно заменять новыми.
Замена
1. Снимите соответствующее колесо.
2. Очистите контргайку 6 (см. рис. Крепление рулевого механизма на автомобиле (без усилителя)) наконечника рулевой тяги и гайку 3 пальца шарового шарнира.
3. Ослабьте затяжку контргайки 6 наконечника, удерживая от проворачивания вторым ключом тягу за шестигранник.
Текст взят с портала проекта (Autoinstruction.ru)
4. Отверните гайку 3 пальца шарового шарнира.
5. Установите съемник 2 (см. рис. Выпрессовка пальца шарового шарнира наконечника рулевой тяги) и выпрессуйте палец шарового шарнира из поворотного рычага.
6. Если по каким-либо причинам тяга от поворотного рычага отсоединяется без замены наконечника 1, то в зависимости от конструкции съемника оставьте гайку 3 крепления навинченной на несколько витков на пальце шарнира, чтобы не повредить его резьбу.
7. Отсоедините рулевую тягу 5 от поворотного рычага 4.
8. Отверните наконечник 1 (см. рис. Рулевая тяга в сборе), удерживая от проворачивания тягу 3 за шестигранник. При этом посчитайте число оборотов наконечника – это поможет при установке наконечника приблизительно сохранить схождение колес.
Внимание! При установке обратите внимание, что левый наконечник маркируется буквой D, а правый – C (см. рис. Маркировка наконечников рулевых тяг).
9. Навинтите наконечник 1 (см. рис. Рулевая тяга в сборе) на рулевую тягу 3 на подсчитанное ранее число оборотов.
10. Запрессуйте палец шарнира в поворотный рычаг 4 (см. рис. Крепление рулевого механизма на автомобиле (без усилителя)), завинтив новую гайку 3 его крепления соответствующим моментом (при необходимости палец от проворачивания можно удерживать с помощью шестигранника).
11. После этого зафиксируйте наконечник 5 на рулевой тяге контргайкой 6, удерживая рулевую тягу от проворачивания за шестигранник.
12. Установите колесо.
13. Проверьте и при необходимости отрегулируйте углы установки колес.
Моменты затяжки, Н·м
| Гайка пальца шарового шарнира | 20, потом довернуть на 90° |
| Контргайка наконечника | 50 |
| Болты крепления колеса | 120 |
