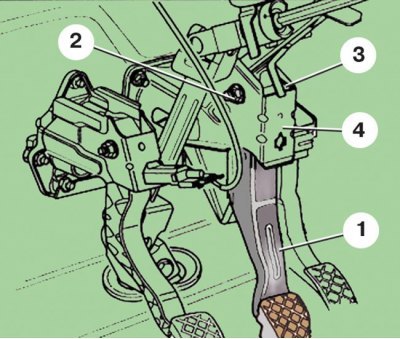

Крепление оси педали тормоза
1 – педаль тормоза; 2 – гайка крепления оси; 3 – ось педали тормоза; 4 – кронштейн

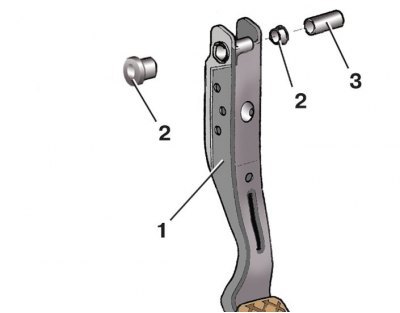

Педаль тормоза с втулками
1 – педаль тормоза; 2 – пластмассовая втулка; 3 – втулка оси
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите вещевой ящик со стороны водителя.
3. Отверните болт крепления и снимите воздуховод обдува ног водителя (см. подраздел 11.6). На моделях, оборудованных системой «Комфорт», снимите центральный блок управления.
4. Снимите выключатель сигнала торможения (см. подраздел 9.10.7).
5. Отсоедините колодку от датчика положения педали акселератора.
6. Отсоедините педаль тормоза от толкателя вакуумного усилителя (см. подраздел 9.1).
7. Отверните гайку 2 (см. рис. Крепление оси педали тормоза) крепления оси педали тормоза.
8. Выньте ось 3, а затем педаль 1 тормоза из кронштейна 4.
9. Выньте втулку 3 (см. рис. Педаль тормоза с втулками) оси из педали 1.
10. Выньте две пластмассовые втулки 2 из педали 1.
11. Вставьте до упора без перекоса две новые втулки 2 в педаль 1 тормоза.
12. Вставьте втулку 3 оси, предварительно смазав ее полость консистентной смазкой.
13. Установите педаль 1 тормоза в обратном порядке. При этом защелкните педаль 3 (см. рис. Подсоединение педали тормоза к толкателю вакуумного усилителя) тормоза на шаровом наконечнике толкателя 1 вакуумного усилителя.
Момент затяжки гайки крепления оси педали тормоза – 28 Н·м.
