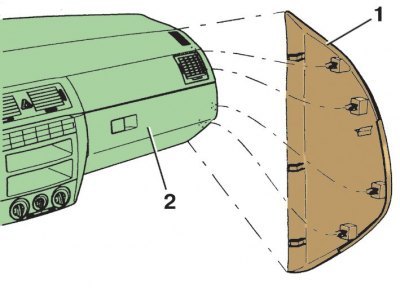

Снятие боковой облицовки панели приборов
1 – боковая облицовка; 2 – панель приборов

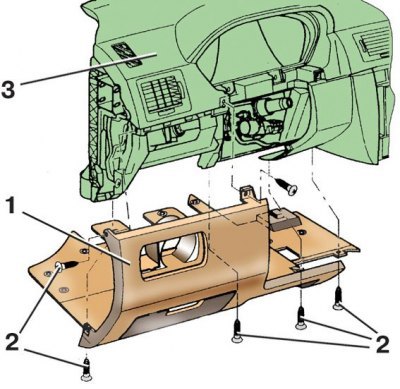

Снятие нижней облицовки панели приборов
1 – нижняя облицовка; 2 – винты; 3 – панель приборов

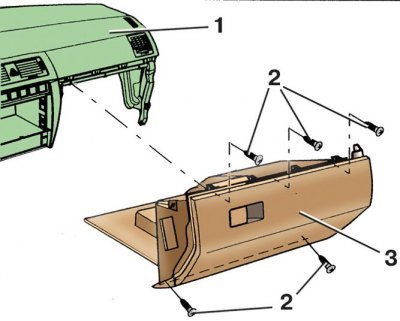

Снятие вещевого ящика
1 – панель приборов; 2 – винты; 3 – вещевой ящик

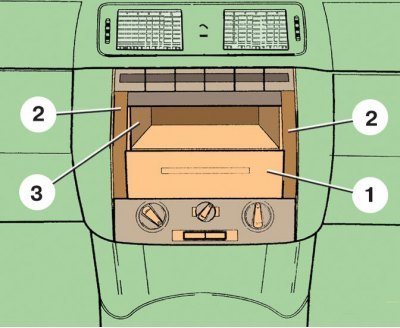

Центральная консоль панели приборов
1 – вещевой ящик; 2 – облицовка центральной консоли; 3 – внутренняя часть центральной консоли

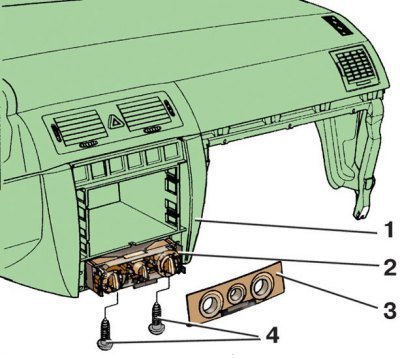

Снятие облицовки управления отопителем
1 – панель приборов; 2 – панель управления отопителем; 3 – облицовка панели; 4 – винты

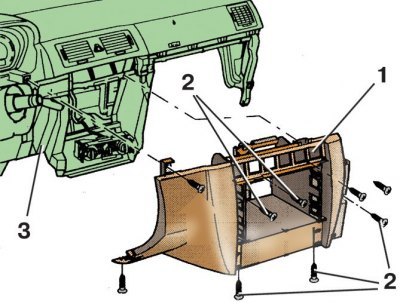

Снятие кожуха центральной консоли
1 – кожух; 2 – винты; 3 – панель приборов

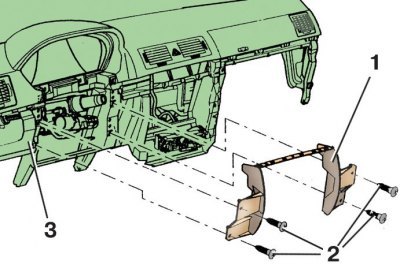

Снятие усилителя панели приборов
1 – усилитель; 2 – винт; 3 – панель приборов

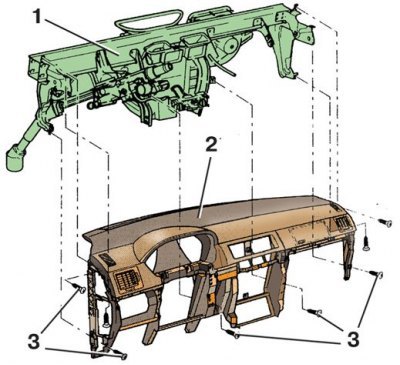

Снятие панели приборов
1 – кронштейн панели приборов; 2 – панель приборов; 3 – винт
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите рулевое колесо, верхний и нижний кожухи рулевой колонки, возвратное и контактное кольца (см. подраздел 8.1, подраздел 8.2, подраздел 8.3.1).
3. Снимите комбинацию приборов (см. подраздел 10.4).
4. Снимите подрулевой переключатель (см. подраздел 10.11).
5. Аккуратно поддев отверткой в местах крепления защелок, снимите боковые облицовки 1 (см. рис. Снятие боковой облицовки панели приборов) с обеих сторон панели 2 приборов.
6. Снимите панель центрального переключателя (см. подраздел 10.11).
7. Выньте блок предохранителей из панели приборов (см. подраздел 10.1).
8. Снимите диагностическую колодку, расположенную в вещевом ящике со стороны водителя.
9. Отверните винты 2 (см. рис. Снятие нижней облицовки панели приборов) крепления и снимите нижнюю облицовку 1 панели приборов со стороны водителя.
10. Отверните винты 2 (см. рис. Снятие вещевого ящика) крепления и снимите с панели приборов вещевой ящик 3 со стороны пассажира.
11. Выньте из панели приборов радиооборудование.
12. Снимите с панели приборов выключатели (см. рис. подраздел 10.11).
13. Аккуратно поддев отверткой, снимите облицовки 2 (см. рис. Центральная консоль панели приборов) центральной консоли панели приборов.
14. Снимите вещевой ящик 1 центральной консоли.
15. Аккуратно поддев отверткой по бокам, снимите внутреннюю часть 3 центральной консоли.
16. Аккуратно поддев отверткой, снимите облицовку 3 (см. рис. Снятие облицовки управления отопителем) панели управления отопителем.
17. Отверните два винта 4 крепления панели 2 управления отопителем.
18. Отверните девять винтов 2 (см. рис. Снятие кожуха центральной консоли) крепления и снимите кожух 1 центральной консоли панели приборов, протолкнув внутрь панель управления отопителем.
19. Отверните четыре винта 2 (см. рис. Снятие усилителя панели приборов) крепления и снимите усилитель 1 панели приборов.
20. Снимите центральные сопла с панели приборов (см. подраздел 11.8.1).
21. Отверните восемь винтов 3 (см. рис. Снятие панели приборов) крепления и снимите панель 2 приборов с кронштейна 1.
22. Установите панель приборов в обратном порядке.
