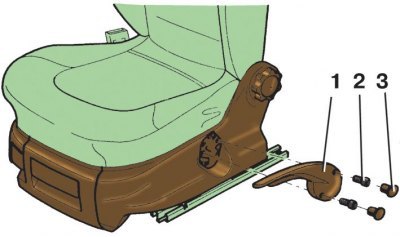

Снятие рычага регулировки сиденья по высоте
1 – рычаг; 2 – болты; 3 – заглушки
Разборка переднего сиденья
1 – ручка регулировки наклона спинки; 2 – винт; 3 – левая боковая облицовка; 4 – вещевой ящик; 5 – правая боковая облицовка; 6 – пружина
Крепление проводов на сиденье
1 – хомуты; 2 – зажим; 3 – провод
Крепление устройства регулировки сиденья по высоте
1 – устройство; 2 – болты

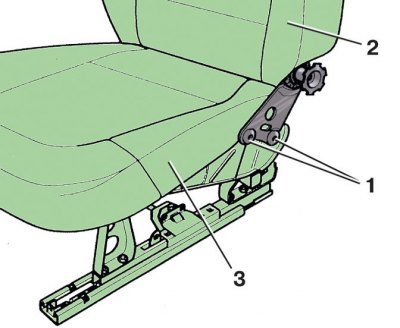

Крепление спинки сиденья
1 – болты; 2 – спинка; 3 – подушка
1. Выньте сиденье из автомобиля.
2. Покачайте рычаг 1 (см. рис. Снятие рычага регулировки сиденья по высоте), предварительно установив его в верхнее положение, чтобы сиденье заняло верхнее положение.
3. Выньте заглушки 3 и отверните болты 2 крепления рычага регулировки сиденья по высоте.
4. Снимите рычаг 1 регулировки сиденья по высоте.
5. Снимите ручку 1 (см. рис. Разборка переднего сиденья) регулировки наклона спинки сиденья, потянув ее на себя.
6. Отверните четыре винта 2 крепления и снимите вещевой ящик 4 под сиденьем.
7. Отверните винты 2 крепления и снимите с сиденья боковые облицовки 3 и 5.
8. Для моделей, оборудованных боковыми подушками безопасности и подогревом, в зависимости от комплектации выньте колодки с проводами из держателя 6 (см. рис. Соединительные колодки переднего сиденья) и отсоедините колодку с проводами регулятора 5 подогрева. Перережьте пластмассовые хомуты 4 крепления проводов. Перережьте хомуты 1 (см. рис. Крепление проводов на сиденье) с боку сиденья.
9. Отсоедините две пружины 6 (см. рис. Разборка переднего сиденья) от каркаса сиденья.
10. Отверните три болта 2 (см. рис. Крепление устройства регулировки сиденья по высоте) крепления и снимите устройство 1 регулировки сиденья по высоте.
11. Отверните по два болта 1 (см. рис. Крепление спинки сиденья) крепления с обеих сторон сиденья и снимите спинку 2 с сиденья.
12. Соберите сиденье в обратном порядке, прижав хомут 1 (см. рис. Крепление проводов на сиденье) зажимом 2, как показано на рисунке.
