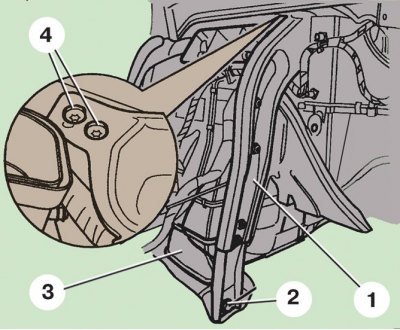

Снятие правой опоры кронштейна панели приборов
1 – правая опора; 2, 4 – болты; 3 – переходник нижнего воздуховода

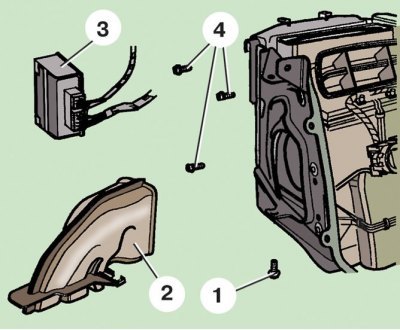

Крепление воздуховода обдува ног водителя
1 – болт крепления воздуховода; 2 – воздуховод обдува ног водителя; 3 – блок управления системы «Комфорт»; 4 – болт

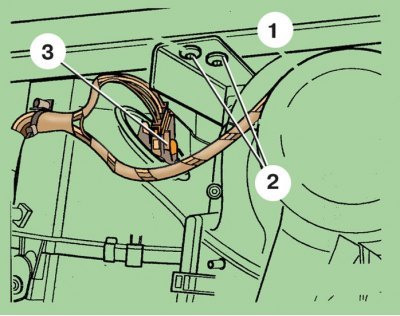

Крепление отопителя с правой стороны
1 – кронштейн панели приборов; 2 – болт; 3 – соединительная колодка дополнительного резистора
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя или пережмите отводящий 1 и подводящий 2 (см. рис. Подсоединение шлангов к радиатору отопителя) шланги радиатора отопителя (если радиатор отопителя снимают для замены, необходимо слить жидкость).
3. Со стороны моторного отсека промаркируйте положение патрубка 4 радиатора отопителя и отверните болт 5 его крепления. Выньте патрубок и вместе со шлангами отложите в сторону.
4. Заглушите отверстия в радиаторе отопителя.
5. Снимите напольную консоль.
6. Снимите панель приборов (см. подраздел 11.6).
7. Снимите воздуховод 24 (см. рис. Элементы отопителя) обдува ветрового стекла.
8. Снимите воздуходув 6 центральных сопел.
9. Отсоедините жгут проводов от опоры 1 (см. рис. Снятие правой опоры кронштейна панели приборов) кронштейна панели приборов и «массовый» провод.
10. Отверните два верхних 4 и один нижний 2 болт крепления и снимите правую опору 1 кронштейна панели приборов.
11. Снимите переходник 3 нижнего воздуховода.
12. Отсоедините колодку 4 (см. рис. Снятие вентилятора отопителя) с проводами от вентилятора отопителя.
13. Снимите панель управления отопителем, отсоединив от него колодку с проводами и тросы привода (см. подраздел 11.8.7).
14. Отверните болт 1 (см. рис. Крепление воздуховода обдува ног водителя) крепления и снимите воздуховод 2 обдува ног водителя.
15. Сдвиньте вверх кронштейн крепления и снимите его с блоком 3 управления системы «Комфорт» (если он установлен) с кожуха отопителя.
16. На моделях с электронагревательным элементом 2 (см. рис. Радиатор отопителя) отсоедините колодку 11 с проводами от жгута с левой стороны отопителя и «массовый» провод 10.
17. Отверните три болта 4 (см. рис. Крепление воздуховода обдува ног водителя) крепления отопителя с левой стороны.
18. Отсоедините колодку 3 (см. рис. Крепление отопителя с правой стороны) от дополнительного резистора отопителя.
19. Отверните два болта 2 крепления отопителя с правой стороны.
Исходник статьи на этом веб-сайте (www.AutoInstruction.ru)
20. Снимите отопитель с автомобиля.
21. Установите отопитель в обратном порядке. Перед установкой панели приборов проверьте правильность работы отопителя. Установите патрубки в соответствии с ранее сделанной маркировкой, плотно вставив их в уплотнитель на щите передка.
22. Проверьте уровень и при необходимости долейте охлаждающую жидкость (при замене радиатора отопителя залейте новую жидкость в систему охлаждения двигателя).
Моменты затяжки, Н·м
| Болт крепления патрубка радиатора отопителя | 20 |
| Болты верхнего крепления опоры кронштейна панели приборов | 12 |
| Болт нижнего крепления опоры кронштейна панели приборов | 25 |
