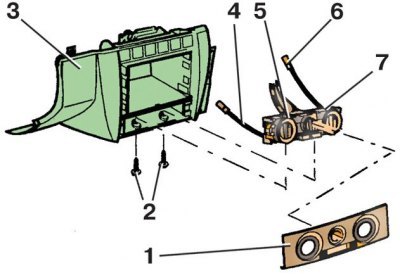

Снятие панели управления отопителем
1 – облицовка; 2 – винты; 3 – кожух центральной консоли; 4 – трос привода заслонки радиатора отопителя; 5 – соединительная колодка; 6 – трос привода воздухораспределительных заслонок; 7 – панель управления отопителем
1. Снимите кожух центральной консоли панели приборов, протолкнув при этом панель управления отопителем внутрь (см. подраздел 11.6).
2. Отсоедините от панели 7 управления отопителем колодку 5 с проводами.
3. Отсоедините от панели управления отопителем тросы привода отопителя (см. подраздел 11.8.8).
4. Установите панель управления отопителем в обратном порядке.
