Внимание! Перед выполнением работ ознакомьтесь с мерами безопасности, касающихся натяжителей ремней безопасности. Учитывая, что фирма RENAULT требует перед подключением отсоединенного натяжителя ремня выполнить его проверку с помощью специального контрольно-измерительного прибора, то снятие и установку натяжителей следует поручать специализированной мастерской.
Снятие
1. Отсоедините клемму провода «массы» (-) от полюса аккумулятора и заизолируйте полюс.
После отсоединения клеммы выждите 5 минут, чтобы дать возможность конденсаторам в блоке управления подушек безопасности и натяжителей ремней разрядиться.
2. Установите автомобиль на подставочные козлы.
3. Вывинтите болты крепления направляющих салазок переднего сиденья (см. иллюстрацию).

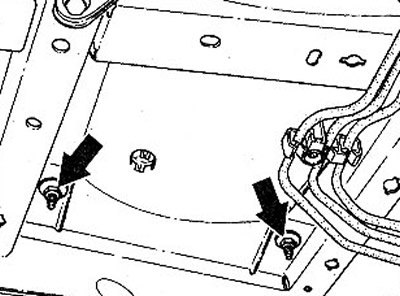

31.3 Вывинтите болты крепления направляющих салазок переднего сиденья
4. Наклоните переднее сиденье немного назад, отсоедините многоконтактный штекер 1 лилового цвета и снимите сиденье (см. иллюстрацию).

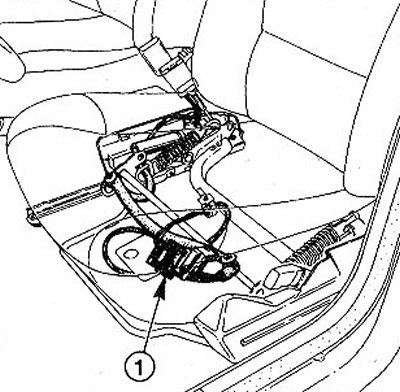

31.4 Наклоните переднее сиденье немного назад, отсоедините многоконтактный штекер 1 лилового цвета и снимите сиденье
Внимание! Разборку сиденья, а также демонтаж натяжителя ремня безопасности должны выполняться мастерской.
Установка
Внимание! Фирма RENAULT требует перед подсоединением блока управления натяжителем ремня производить его проверку с помощью специального тестера «XR Bag (Е1е 1288). Порядок выполнения этой проверки в данном руководстве не приводится.
5. Установите переднее сиденье и подсоедините многоконтактный штекер, проследив, чтобы он зафиксировался.
6. Закрепите направляющие салазок четырьмя новыми болтами с моментом затяжки 20 Нм.
7. Подсоедините -к отрицательному полюсу аккумулятора клемму провода «массы» (-).
8. Настройте часы и введите защитный код в радиоприемник.
Сигнальная лампочка системы подушек безопасности и натяжителей ремней безопасности должна при включении зажигания загораться и гаснуть примерно через три секунды. Если это не так, то имеет место неисправность. Незамедлительно обратитесь в мастерскую.
Автомобили SCENIC
Снятие
9. Отсоедините клемму провода «массы» (-) от полюса аккумулятора и заизолируйте полюс.
После отсоединения клеммы выждите 5 минут, чтобы дать возможность конденсаторам в блоке управления подушек безопасности и натяжителей ремней разрядиться.
Материал скопирован с онлайн-ресурса autoinstruction.ru
10. Снимите заглушку 1 сбоку переднего сиденья и вывинтите болт крепления ремня безопасности (см. иллюстрацию).

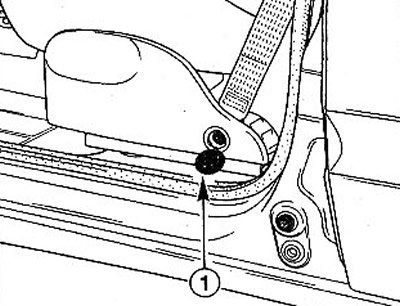

31.10 Снимите заглушку 1 сбоку переднего сиденья и вывинтите болт крепления ремня безопасности
11. Вывинтите задние болты крепления направляющих салазок сиденья (см. иллюстрацию).

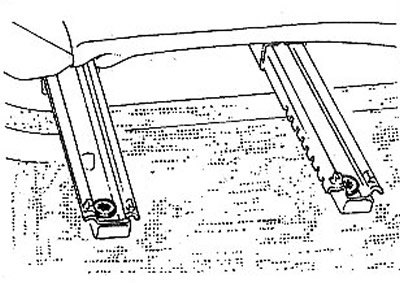

31.11 Вывинтите задние болты крепления направляющих салазок сиденья
12. Сместите сиденье назад и вывинтите оба передних болта крепления направляющих салазок.
13. Откройте крышку под сиденьем и отсоедините штекеры натяжителей ремней.
14. Снимите переднее сиденье.
Установка
15. Убедитесь, что клемма провода «массы» (-) отсоединена от полюса аккумулятора.
16. Установите переднее сиденье на салазки.
17. Подсоедините штекеры натяжителей ремней безопасности.
18. Ввинтите болты крепления направляющих салазок. Сначала ввинчиваются болты в передней части салазок, а затем задние. Прежние болты крепления не используйте, замените их на новые. Болты затягивайте рукой, а окончательную затяжку выполните только после ввинчивания всех четырех болтов.
19. Закрепите ремень безопасности на сиденье, затянув болт крепления с приложением усилия 25 Нм (см. иллюстрацию 31.10).
20. Подсоедините клемму провода «массы» (-) к отрицательному полюсу аккумулятора.
21. Настройте часы и введите защитный код в радиоприемник.
Сигнальная лампочка системы подушек безопасности и натяжителей ремней безопасности должна при включении зажигания загораться и гаснуть примерно через три секунды. Если это не так, то имеет место неисправность. Незамедлительно обратитесь в мастерскую.
