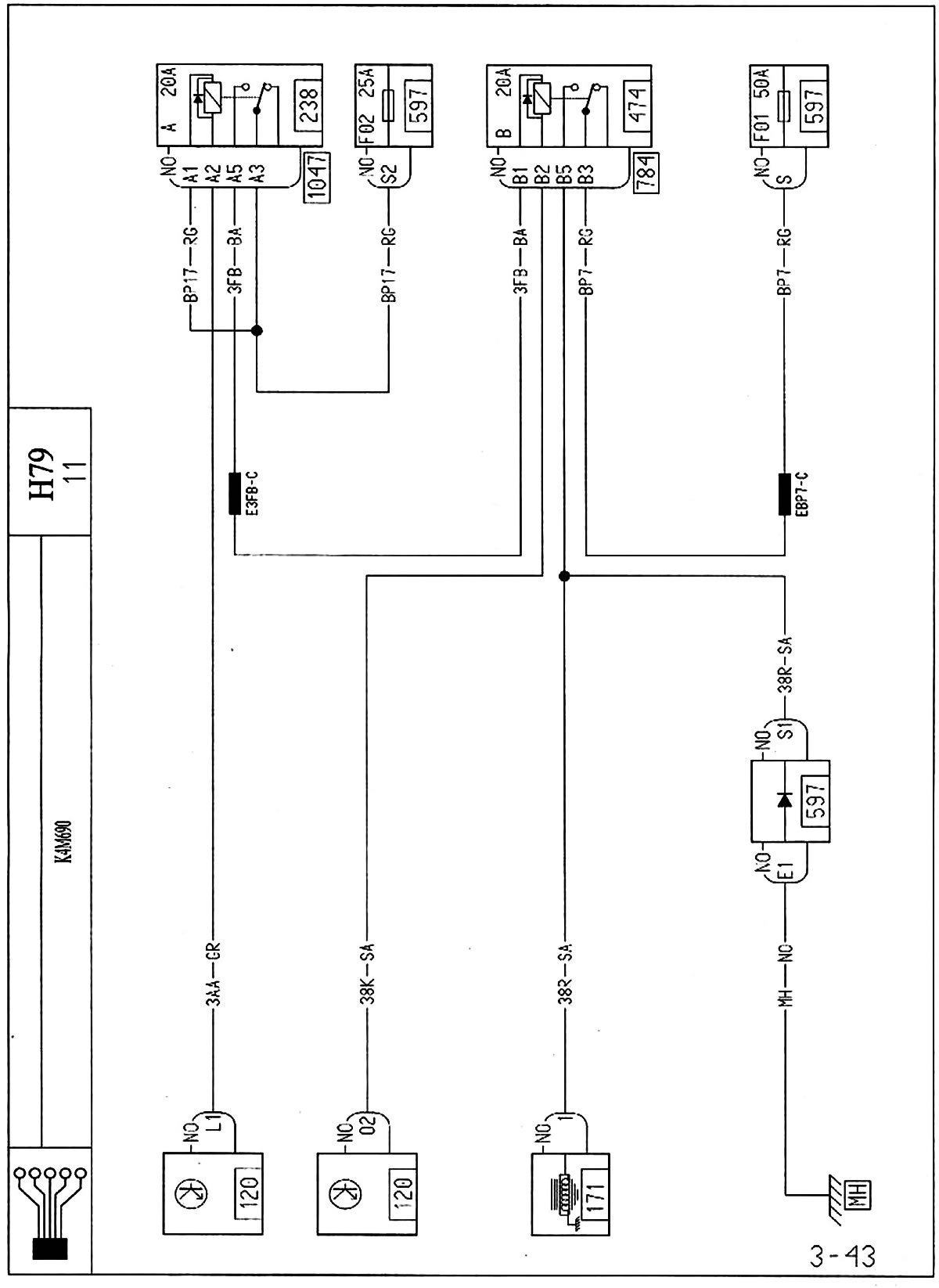

Электросхема компрессора кондиционера (Renault Duster I)

Компрессор кондиционера

Открыть большую картинку в новой вкладке »

Перечень электроприборов на схеме смотрите здесь »

Перечень сокращений на схеме смотрите здесь »

Перечень соединений на схеме смотрите здесь »

Перечень электрических цепей смотрите здесь »

Статья проверена экспертом: Анатолий Стопариков
