Снятие

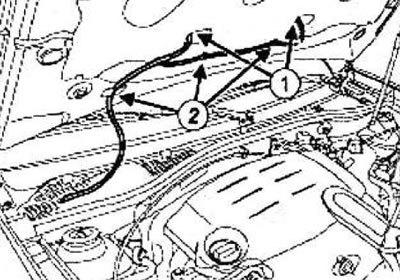

Отсоедините шланги от жиклеров стеклоомывателя в точке (1).
Снимите хомут трубки подвода жидкости стеклоомывателя в точке (2).
Снятие с отворачиванием болтов крепления капота
Снимите подкос капота.
Снимите:
- болты крепления капота,
- кожух.
Снятие с отворачиванием болтов крепления петель капота
Снимите подкос капота.
Снимите:
- болты крепления петель капота,
- кожух.
Установка
Установка производится в порядке, обратном снятию.
Отрегулируйте зазоры и выступание.
Примечание: Указанные ниже операции производятся при замене капота.
Разборка
Снимите:

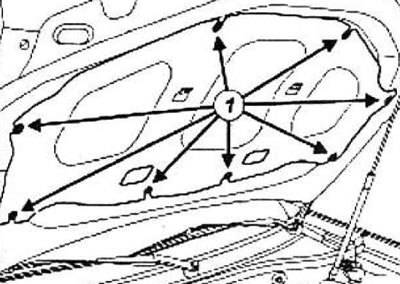

- держатели (1) шумоизоляции капота с помощью (Car. 1363),
- шумоизоляцию капота (в зависимости от уровня комплектации),
- жиклеры омывателя ветрового стекла на капоте.
Установка
Установка производится в порядке, обратном снятию.
Регулировка
Положение капота может регулироваться двумя способами:
- болтами крепления капота,
- болтами крепления петель капота.

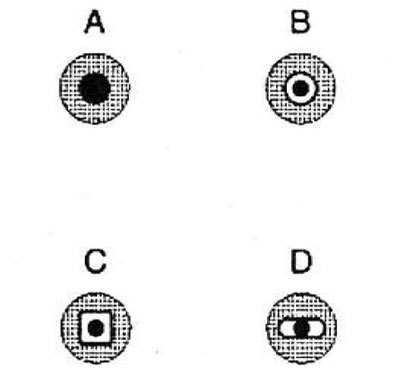

Символами А, В, С, D показано, как можно выполнить регулировку.
Черной точкой в центре обозначено тело болта.
Серая часть символа обозначает регулируемый элемент.
Белая часть символа обозначает зону регулировки.

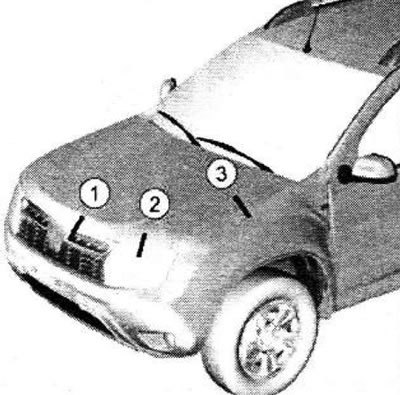

Соблюдайте последовательность регулировки (1), (2) и (3).
Регулировка при помощи болтов крепления капота

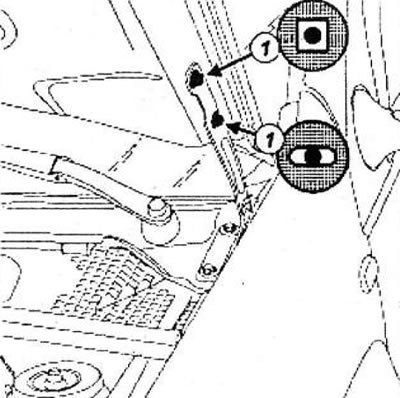

Отверните болты крепления капота (1).
Отрегулируйте зазоры и выступания капота. Затяните болты крепления капота.
Регулировка при помощи болтов крепления петель капота

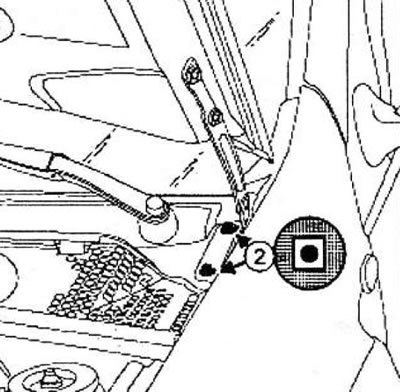

Затяните болты (2) крепления петель капота.
Отрегулируйте зазоры капота.
Затяните болты крепления петель капота.
