Седан/хэтчбэк

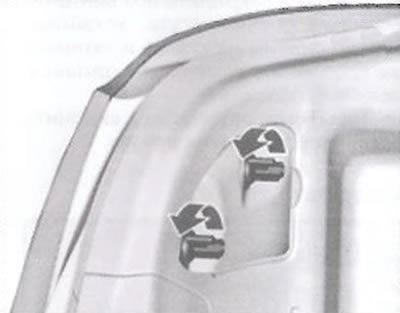

Отожмите фиксатор и снимите крышку.
Открутите рукой две пластмассовые гайки крепления с внутренней стороны.
Снимите узел заднего фонаря.
Следите за тем, чтобы жгут проводов оставался на своем месте.
Отсоедините разъем жгута от патрона лампы.
Выкрутите винты и извлеките патрон.
1. Задний габаритный огонь/стоп-сигнал. 2. Указатель поворота. 3. Задний фонарь. 4. Лампа фонаря заднего хода/задняя противотуманная фара.
Слегка втолкните патрон лампы в гнездо, поверните против часовой стрелки, снимите и замените лампу,
Вставьте держатель ламп в задний фонарь и закрепите его винтами. Подключите разъем жгута. Установите задний фонарь на кузове и затяните гайки крепления. Установите крышку и защелкните фиксатор.
Включите зажигание, включите все огни и проверьте их работу.
Универсал
[Первоисточник расположен на портале: Autoinstruction]
Освободите и откройте крышку в задней двери.
Вручную открутите три пластиковые крепежные гайки.
Снимите узел заднего фонаря.
Следите за тем, чтобы жгут проводов оставался на своем месте. Отсоедините разъем жгута от патрона лампы.
В задних фонарях установлено по две лампы. Чтобы заменить одну из ламп, следует повернуть пластмассовую гайку (1} против часовой стрелки и извлечь лампу из патрона. Слегка втолкните патрон лампы в гнездо, поверните против часовой сiредки, снимите и замените лампу. Установите пластиковую гайку на держатель лампы и поверните ее по часовой стрелке.
Для того чтобы заменить другие лампы, открутите: винты и снимите держатель лампы.
1. Задний фонарь. 2. Указатель поворота. 3. Стоп-с гнал. 4. Фонарь заднего хода/задняя противотуманная фара.
Слегка втолкните патрон лампы в гнездо, поверните против часовой стрелки, снимите и замените лампу.
Вставьте держатель ламп в задний фонарь и закрепите его винтами. Подключите разъем жгута. Установите задний фонарь на задней двери и затяните гайки крепления. Установите крышку и защелкните фиксатор.
Включите зажигание, включите все огни и проверьте их работу.
Дополнительные заднее фонари на раме задней двери
Откройте заднюю дверь.
Освободите и удалите пластиковую крышку в боковой декоративной панели.
Нажмите на корпус лампы и извлеките ого из боковой декоративной панели.
1. Задний фонарь. 2. Указатель поворота.
Поверните пластиковую гайку против часовой стрелки и снимите ее с держателя лампы.
Слегка втолкните патрон лампы в гнездо, поверните против часовой стрелки, снимите и замените лампу. Установите пластиковую гайку из держатель лампы, повернув ее по часовой стрелке.
Установите держатель лампы на раму задней двери. Закройте крышку в боковой декоративной панели.
