- Контроль напряжения аккумулятора и оценка состояния батареи.
- Выполнение корректирующих действий за счет повышения частоты вращения на холостом ходу, а также регулировка напряжения в бортовой сети.
- Диагностика и оповещение водителя.
Состояние аккумуляторной батареи оценивается при выключении и при включении зажигания. При выключении зажигания степень заряда аккумулятора определяется измерением напряжения в разомкнутой цепи. Заряд аккумуляторной батареи зависит от концентрации электролита и внутреннего сопротивления батареи. Данные параметры косвенно определяются измерением напряжения в бортовой сети автомобиля при выключении зажигания автомобиля на несколько часов.
Во время работы двигателя первичное определение степени заряда аккумуляторной батареи производится датчиком тока аккумулятора, встроенного в цепь.
Кроме того, система управления энергопотреблением обеспечивает регулировку напряжения аккумуляторной батареи в автономном режиме, продление срока эксплуатации аккумулятора и топливную экономичность. Это достигается за счет использования данных о степени заряда аккумулятора и температуры электролита для установки зарядного напряжения в оптимальных диапазонах.
Система зарядки обеспечивает обеспечение энергопитанием всех потребителей автомобиля и постоянную подзарядку аккумуляторной батареи во время работы двигателя. Система зарядки имеет шесть режимов работы:
- Режим сульфатации аккумулятора.
- Режим зарядки.
- Режим топливной экономичности.
- Режим головного освещения.
- Пусковой режим.
- Режим снижения напряжения.

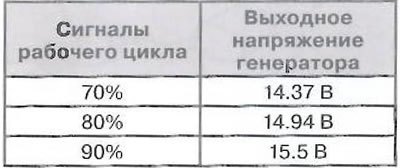

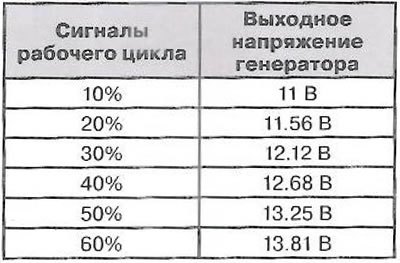

Блок управления двигателем управляет генератором посредством сигнальной цепи. Блок управления двигателем осуществляет мониторинг производительности генератора по сигналам рабочего цикла цепи генератора. Сигналы представляют собой импульсы частотой 128 Гц и рабочим циклом 0-100%. Нормальный рабочий цикл составляет 5-95%. Диапазоны 0-5% и 95-100% используются для диагностики. В следующей таблице приведены сигналы рабочих циклов и значения выходного напряжения генератора:
Генератор обеспечивает сигналы обратной связи выходного напряжения посредством цепи сигналов рабочего цикла в блок управления двигателем. Данная информация затем передается в блок управления кузовными системами. Сигнал представляет собой импульсы с частотой 128 Гц и рабочим циклом 0-100%. Нормальный рабочий цикл составляет 5-99%. Диапазоны 0-5% и 100% используются для диагностики.
