Внимание.
- Выключить зажигание при установке или снятии разъемов блока управления, а также при отсоединении или подсоединении питания к блокам управления для предотвращения внутренних повреждений электронных блоков.
- Повреждения электронных блоков управления могут возникнуть в результате контакта металлического корпуса с линией питания аккумуляторной батареи Не допускать подачи питания от аккумуляторной батареи на металлический корпус блока управления при его обслуживании, использовании накидных проводов или при зарядке аккумуляторной батареи.
- Для предотвращения возможных повреждений блока управления от электростатических разрядов не касаться выводов разъема или мест пайки компонентов на печатных платах.
- Удалить любые загрязнения с поверхности вокруг разъемов блока управления перед началом обслуживания. Проверить прокладки разъемов блока управления при проведении диагностики или замены блока управления. Убедиться о том, что прокладка установлена правильно. Прокладки предотвращают проникновение загрязнений в блок управления.
- Замененный блок управления должен быть перепрограммирован.
Примечание. Необходимо записать остающийся срок эксплуатации моторного масла. Если замененный блок управления не перепрограммируется с информацией об остаточном ресурсе моторного масла, срок эксплуатации моторного масла по умолчанию будет составлять 100%. При этом моторное масло должно быть заменено через 5000 км пробега с момента последней замены масла.
1. Подготовить блок управления двигателем к замене, проведя необходимые процедуры сброса настроек при помощи диагностического оборудования.
Примечание. Если электронный блок управления двигателем заменяется, прошивка блока должна быть предварительно сброшена перед снятием с автомобиля. Несоблюдение этого требования может привести к следующим последствиям:
- Невозможность проверить электронный блок управления двигателем в гарантийных целях.
- Невозможность использовать электронный блок управления на других автомобилях.
2. При помощи диагностического прибора считать информацию об оставшемся ресурсе моторного масла. Записать полученные данные.
3. Отсоединить отрицательную клемму аккумуляторной батареи.

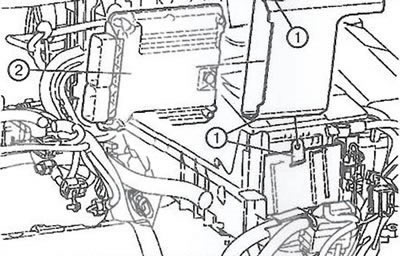

4. Отсоединить два разъема от электронного блока управления.
5. Отцепить кронштейн блока управления (1) от полки аккумуляторной батареи.
6. Отвернуть четыре гайки.
Примечание. Момент затяжки гаек крепления ЭБУ двигателя: 9 Нм.
7. Снять электронный блок управления двигателем (2) с кронштейна (1).
8. Установка производится в последовательности, обратной снятию. После установки электронного блока управления двигателем необходимо выполнить процедуру его перепрограммирования.
