Фонарь заднего хода (Opel Insignia A)

  • Главная
  • Опель
  • Инсигния
  • A (2008-2017)
  • Электрооборудование
  • Электрические схемы
  • Фонарь заднего хода
0

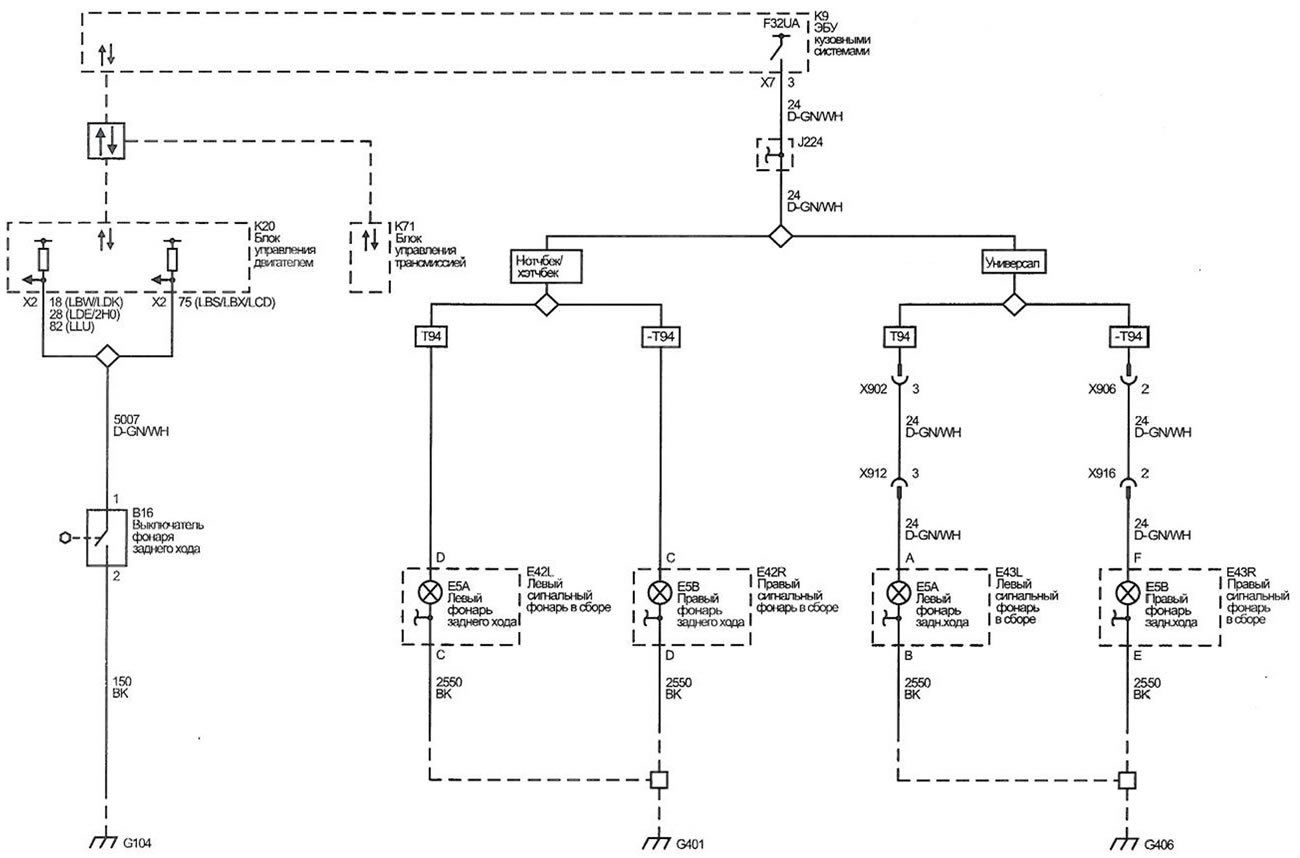

Фонарь заднего хода



Фонарь заднего хода
Открыть большую картинку в новой вкладке »


Нестандартные символы и обозначения на схемах смотрите здесь »

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь »
Статья проверена экспертом: Николай Сидоров
