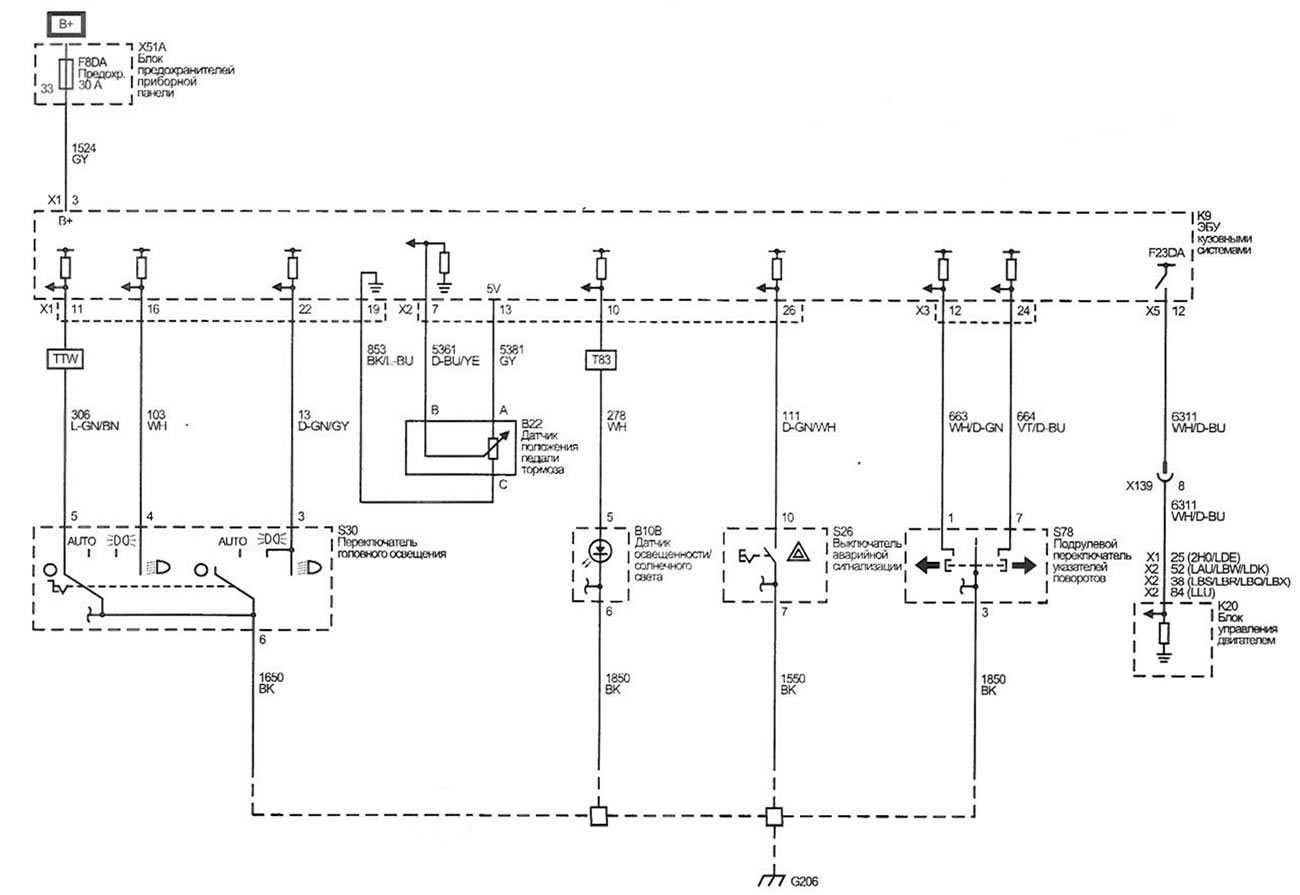

Управление наружным освещением (Opel Insignia A)

Управление наружным освещением

Открыть большую картинку в новой вкладке »

Нестандартные символы и обозначения на схемах смотрите здесь »

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь »

Информация размещена на интернет-сайте (autoinstruction.ru)

Статья проверена экспертом: Николай Сидоров
