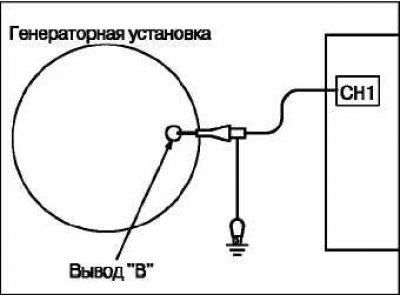

Способ измерения

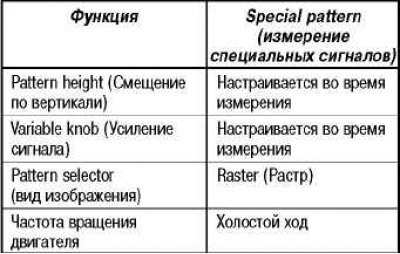

Условие при которых производится измерение

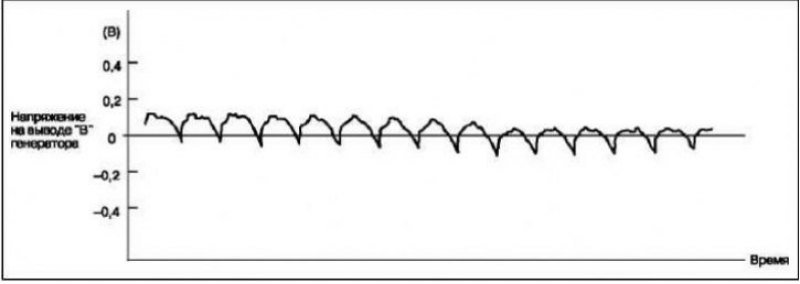

Осцилограмма напряжения исправной системы зажигания
Напряжение генератора, измеренное в точке
Примеры осцилограмм напряжения не исправного генератора
Внимание! Напряжение генератора, измеренное в точке «В», может волнообразно изменяться, как показано на рисунке. Такое волнообразное изменение происходит из-за срабатывания регулятора напряжения, вызванного колебаниями тока нагрузки, и не является признаком неисправности генератора. Если амплитуда колебания напряжения достигает значительной величины (приблизительно 2 В или более на холостом ходу), то это указывает на обрыв выходной цепи генератора из-за перегорания плавкой вставки между выводом «В» и аккумуляторной батареей. Генераторная установка в этом случае исправна.

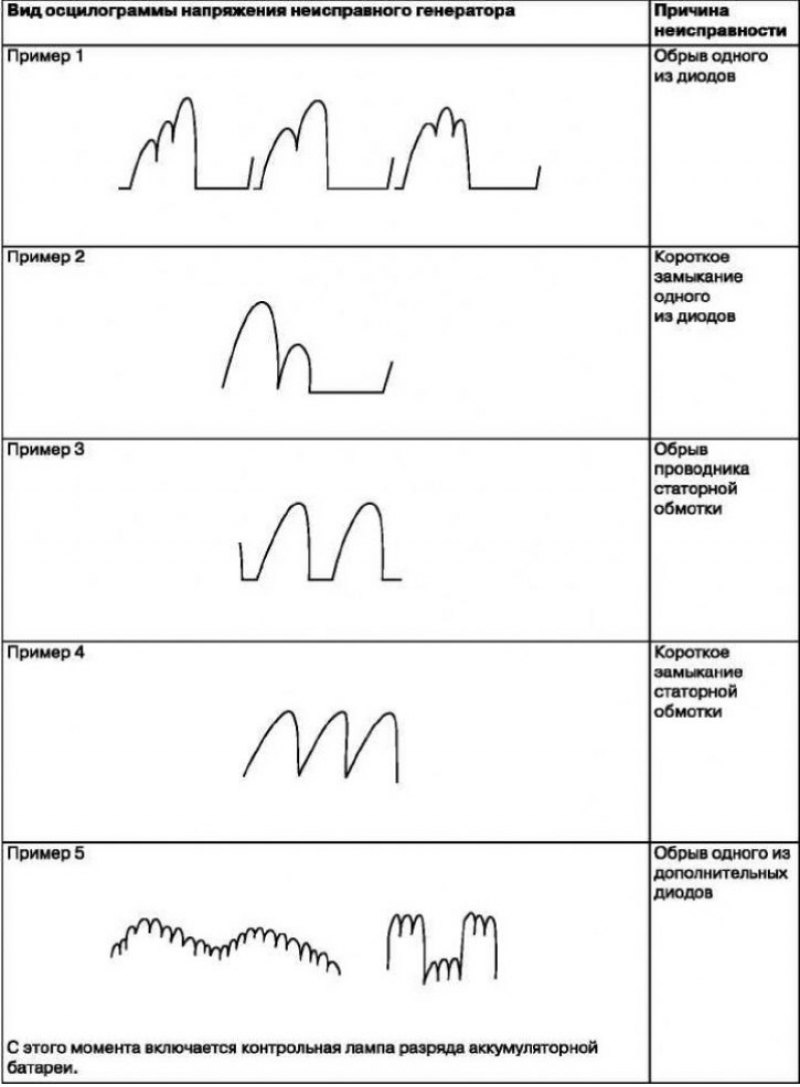

Примеры осцилограмм напряжения неисправного генератора
Внимание! Размер изображения на экране (см. таблицу) можно изменять путём изменения коэффициента усиления осцилографа.
Анализ осцилограмм лучше всего производить при работе генератора под нагрузкой (при этом регулятор напряжения не мешает измерениям). (Измерения можно производить при включённых фарах.)
Проверьте состояние контрольной лампы разряда аккумуляторной батареи (включена/выключена). Полностью проверьте систему электроснабжения.
