Общие сведения о бртовом электрооборудовании (Mitsubishi Outlander 1 «CU/ZE/ZF»)

  • Главная
  • Мицубиси
  • Аутлендер
  • CU/ZE/ZF (2001-2008)
  • Электрооборудование
  • Оборудование и приборы
  • Общие сведения о бртовом электрообо…
0
Оглавление: Подготовка автомобиля к выполнению…↓ Проверка прибором MUT-II ↓ Во избежание возгорания автомобиля ↓
Автомобили имеют систему электрооборудования с рабочим напряжением 12 В. Электрооборудование выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода. Питание всех осветительных приборов и электрических агрегатов осуществляется от батареи свинцово-кислотного типа, подзаряжаемой от генератора переменного тока.

Настоящий раздел посвящен описанию процедур обслуживания и ремонта некоторых элементов системы бортового электрооборудования. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка.

На автомобиле установлено устройство мультиплексированной связи Controller Area Network (CAN). Оно объединяет отдельные приборы управления в общую схему (шину данных), что дает следующие преимущества: быстрая передача данных от одного прибора к другому, экономия места за счет применения маленьких плат и деталей, сокращение количества датчиков за счет их многофункциональности.

Принцип работы CAN: вместо отдельного проводника для каждого сигнала используются только два общих провода, что позволяет одновременно получать информацию о состоянии большинства приборов и датчиков, не используя при этом отдельные тумблеры и переключатели.

Шина CAN, получая важную информацию (например, о неисправности), фиксирует ее в своей памяти.

Внимание! При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.




Внимание! Запрещается отсоединять коммутатор зажигания и аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.


Внимание! При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.


Внимание! Запрещается даже кратковременно соединять вывод «30» генератора с «массой» (проверять работу генератора «на искру»), так как это приведет к выходу из строя диодов выпрямительного блока генератора. Проверять генератор на автомобиле можно только вольтметром и амперметром. Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора. Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.


Внимание! При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.


Внимание! Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.


Внимание! Не прокладывайте провода низкого и высокого напряжения в одном жгуте.


Внимание! При подзарядке аккумуляторной батареи на автомобиле с помощью зарядного устройства отсоединяйте провода от клемм батареи.




Внимание! Перед подсоединением или отсоединением…

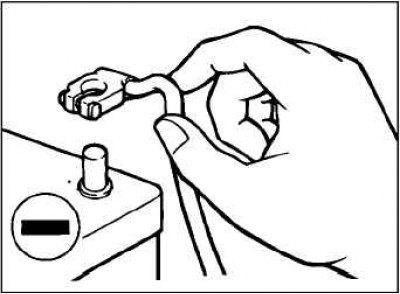

Внимание! Перед подсоединением или отсоединением отрицательной клеммы от аккумуляторной батареи, убедитесь, выключено ли зажигание и габаритные огни. (В противном случае, возможно повреждение полупроводниковых элементов).


Подготовка автомобиля к выполнению контрольно-диагностических операций



Оригинал расположен на ресурсе autoinstruction

Термин «состояние автомобиля перед началом контрольно-диагностических операций» означает, что состояние автомобиля перед началом проверки должно соответствовать указанным ниже требованиям.

Температура охлаждающей жидкости: 80–90°С.

Фары головного света, электрический вентилятор системы охлаждения, и все остальные вспомогательные потребители электроэнергии должны быть выключены.

Механическая коробка передач: в нейтральном положении.

Автоматическая коробка передач: в режиме «Р».

Температура распыляемой воды: не более 82°С.

Проверка прибором MUT-II



Подсоедините прибор MUT-II к диагностическому…

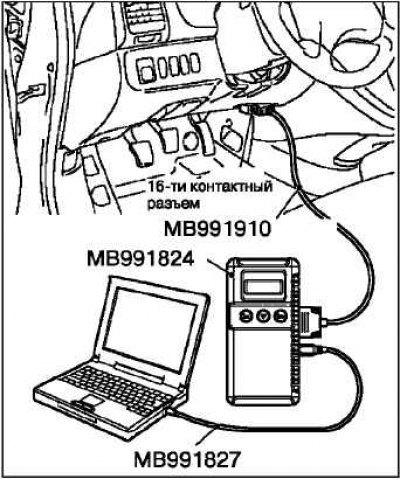

Подсоедините прибор MUT-II к диагностическому разъему, как указано на рисунке.



Внимание! Перед подсоединением или отсоединением прибора MUT-II, убедитесь, что ключ зажигания повернут в положение «LOCK» («OFF»).


Во избежание возгорания автомобиля



Некорректная установка элементов электрической или топливной системы может привести к пожару. С целью обеспечения высокого качества и безопасности автомобиля, необходимо, чтобы установка любого дополнительного оборудования, а так же ремонт, связанные с электрической или топливной системой, должны выполнялись согласно «Руководства по ремонту».
