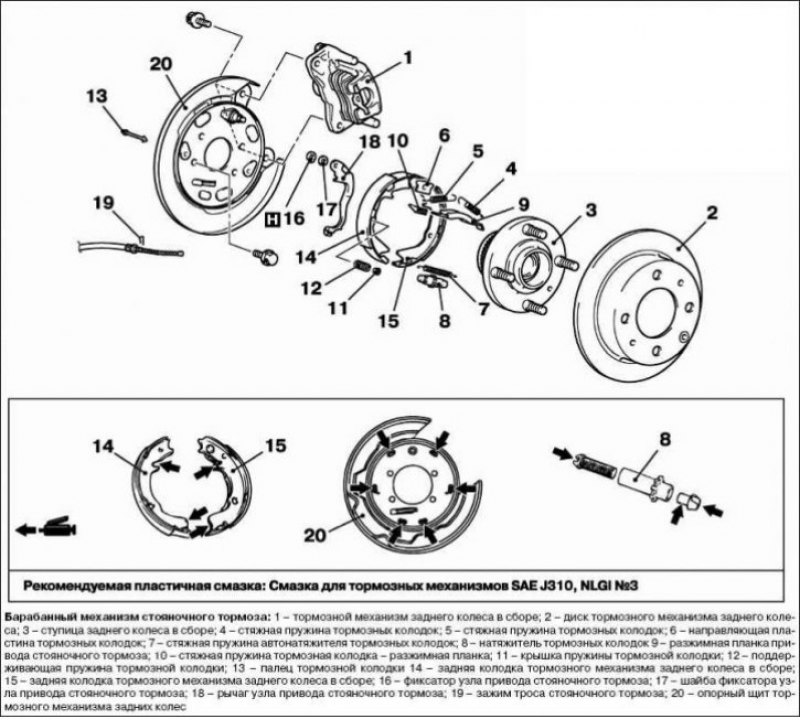

Снятие тормозного механизма заднего колеса в сборе
Отсоедините тормозной механизм заднего колеса в сборе и подвяжите его проволокой или шнуром к кузову автомобиля.
Снятие фиксатора узла привода стояночного тормоза

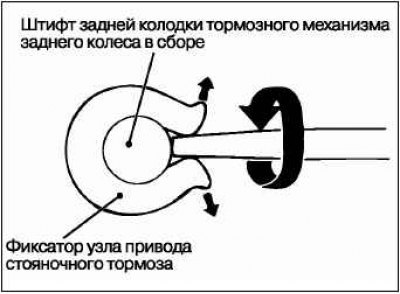

Для раскрытия фиксатора узла привода стояночного тормоза рекомендуется использовать отвертку с плоским жалом. Снимите фиксатор узла привода стояночного тормоза
Установка шайбы фиксатора рычага привода стояночного тормоза

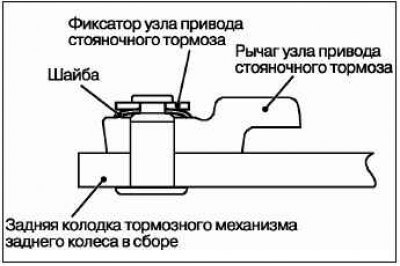

Установите шайбу так, как показано на рисунке.
Установка фиксатора узла привода стояночного тормоза

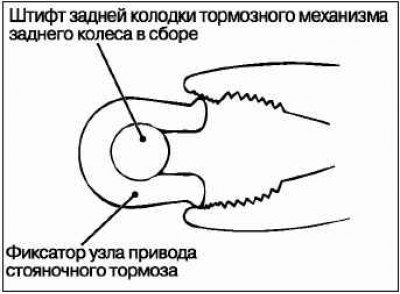

Для закрытия фиксатора узла привода стояночного тормоза на пальце, рекомендуется использовать пассатижи или аналогичный инструмент.
Штифт задней колодки тормозного механизма заднего колеса в сборе
Установка натяжителя тормозных колодок

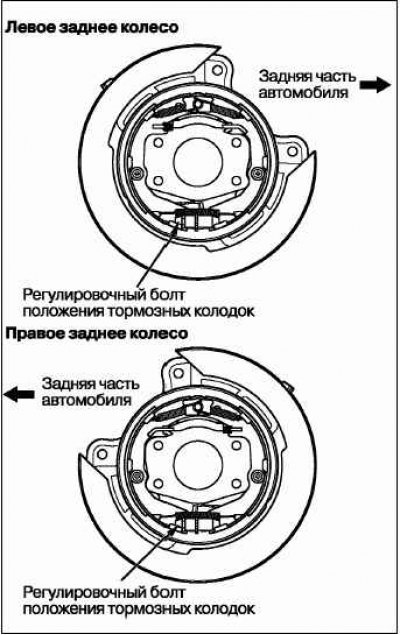

Установите натяжитель тормозных колодок так, чтобы регулировочный болт левого заднего колеса имел направление к передней части автомобиля, а регулировочный болт правого заднего колеса по направлению к задней части автомобиля.
Установка стяжных пружин тормозных колодок

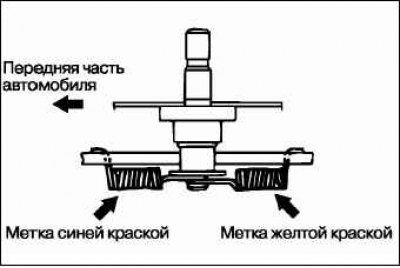

Стяжные пружины тормозных колодок нельзя менять местами, поскольку их характеристики различаются. Одна из пружин, имеющаая синюю метку, должна устанавливаться ближе к передней части автомобиля, а другая, имеющая желтую метку, к задней части автомобиля.
Внимание! На рисунке показано левое заднее колесо. Правое заднее колесо имеет зеркально симметричную конструкцию тормозного механизма.
Проверка тормозных накладок и барабана механизма стояночного тормоза

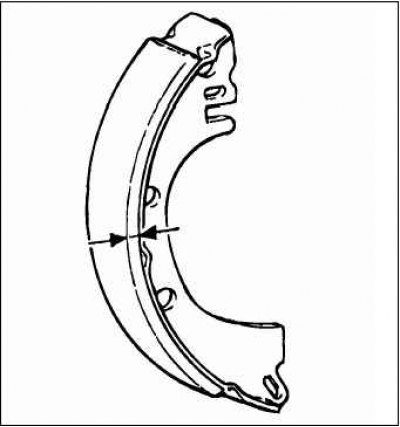

Измерьте толщину тормозной накладки в нескольких местах.
- Номинальное значение: 2,8 мм.
- Предельное значение: 1,0 мм.
Если толщина тормозной накладки меньше предельного значения, замените тормозные колодки с обеих сторон автомобиля. Менять тормозные колодки только с одной стороны не допускается.

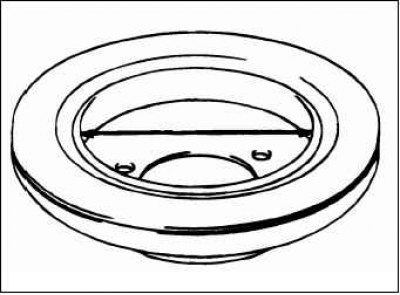

Измерьте внутренний диаметр тормозного барабана в нескольких местах.
- Номинальное значение: 168,0 мм.
- Предельное значение: 169,0 мм.
Если внутренний диаметр барабана превосходит предельное значение, или имеется значительный односторонний износ, замените задний тормозной барабан.
