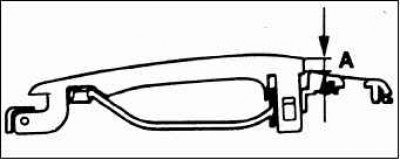

Номинальное значение «А»
- Передняя дверь: номинальное значение 3,9 мм или меньше.
- Рекомендуемое значение: 1,9 мм.
- Задняя дверь: номинальное значение 3,6 мм или меньше.
- Рекомендуемое значение: 1,6 мм.
Если величина хода наружной ручки двери не соответствует номинальному значению, проверьте, и в случае необходимости замените, наружную ручку двери или замок двери в сборе.
Проверка хода внутренней ручки открытия боковой двери
Проверьте соответствие хода «В» внутренней ручки двери номинальному значению.
Номинальное значение «В»
- Дверь водителя: номинальное значение: 9,3–17,7 мм.
- Рекомендуемое значение: 13,9 мм.
- Кроме двери водителя: номинальное значение: 3,8–12,2 мм.
- Рекомендуемое значение: 8,4 мм.
(Оригинал расположен на ресурсе: «autoinstruction.ru»)
Если величина хода внутренней ручки двери не соответствует номинальному значению, проверьте, и в случае необходимости замените, внутреннюю ручку двери или замок двери в сборе.
Проверка хода внутренней кнопки блокировки замка боковой двери
Снимите облицовку двери в сборе.
Для проверки хода внутренней кнопки проверьте соответствие расстояния «А» номинальному значению при различных положениях внутренней кнопки.
Номинальное значение «А»
- При блокировке: 3–5 мм.
- При разблокировке (передняя дверь): 18–20 мм.
- При разблокировке (задняя дверь): 11–19 мм.

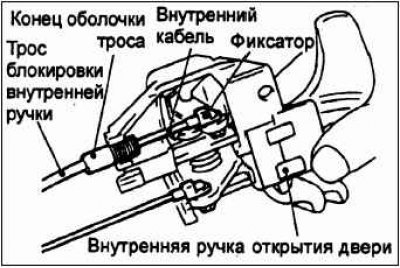

Если величина «А» не соответствует номинальному значению, отрегулируйте ее перемещением конца оболочки троса.
Проверка хода наружной ручки задней двери
Проверьте соответствие хода «А» наружной ручки двери номинальному значению.
- Номинальное значение «А»: 2,3 мм.
Если величина хода наружной ручки двери не соответствует номинальному значению, то снимите нижнюю облицовку задней двери.
Снимите держатель тяги наружной ручки двери и отрегулируйте ход наружной ручки перемещая тягу наружной ручки двери.
