Снятие

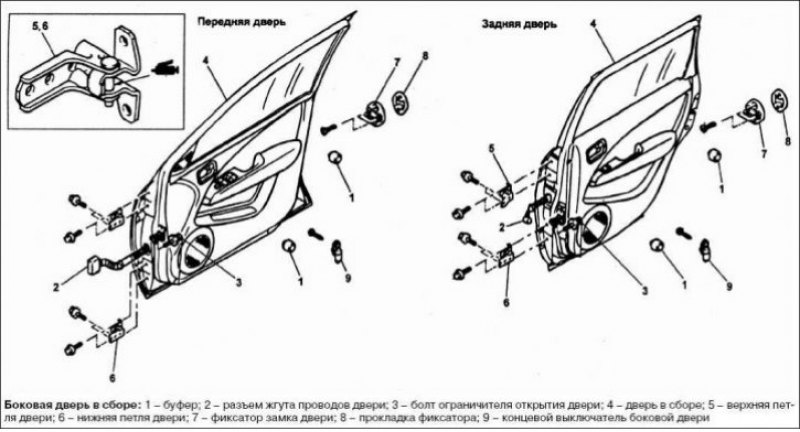

Снятие деталей производится в порядке, указанном на рисунке.
Перед началом снятия деталей выполните снимите облицовку порога двери и переднюю боковую облицовку.
Установка
Установка деталей осуществляется в порядке, обратном снятию.

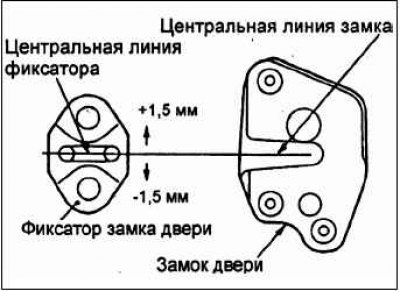

Установите фиксатор замка двери так, чтобы отклонение его центральной линии относительно центральной линии ответной части замка двери не превышало 1,5 мм.
После завершения установки деталей установите облицовку порога двери и переднюю боковую облицовку.
Выполните регулировку двери.

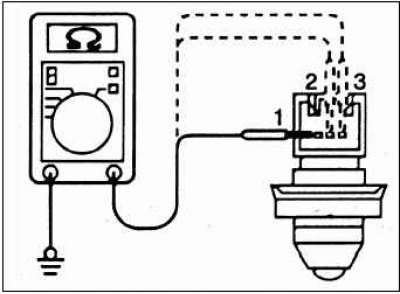

Проверка концевого выключателя боковой двери
Проверьте, что цепь замкнута между любым выводом разъема и корпусом выключателя, когда кнопка выключателя отпущена («ВКЛ».) (сопротивление менее 2 Ом).
Проверьте, что цепь разомкнута между любым выводом разъема и корпуса, когда кнопка выключателя нажата («ВЫКЛ»).
Установка задней нижней направляющей стекла
Надежно вставьте заднюю нижнюю направляющую стекла в заднюю направляющую стекла.
Установка внутренней ручки открытия двери
Для установки троса блокировки ручки открытия двери (передняя дверь) или тяги блокировки ручки открытия двери (задняя дверь) установите внутреннюю кнопку блокировки замка двери в положение «ЗАБЛОКИРОВАНО».
После завершения установки деталей выполните проверку хода внутренней и наружной ручек двери.
Установите водонепроницаемую пленку двери.
Установите облицовку двери.
