Система запуска (Galant / Mirage 1990-1995 г.) (Mitsubishi Galant 6 и 7)

0

Система запуска, модели Galant / Mirage 1990-1995 г.

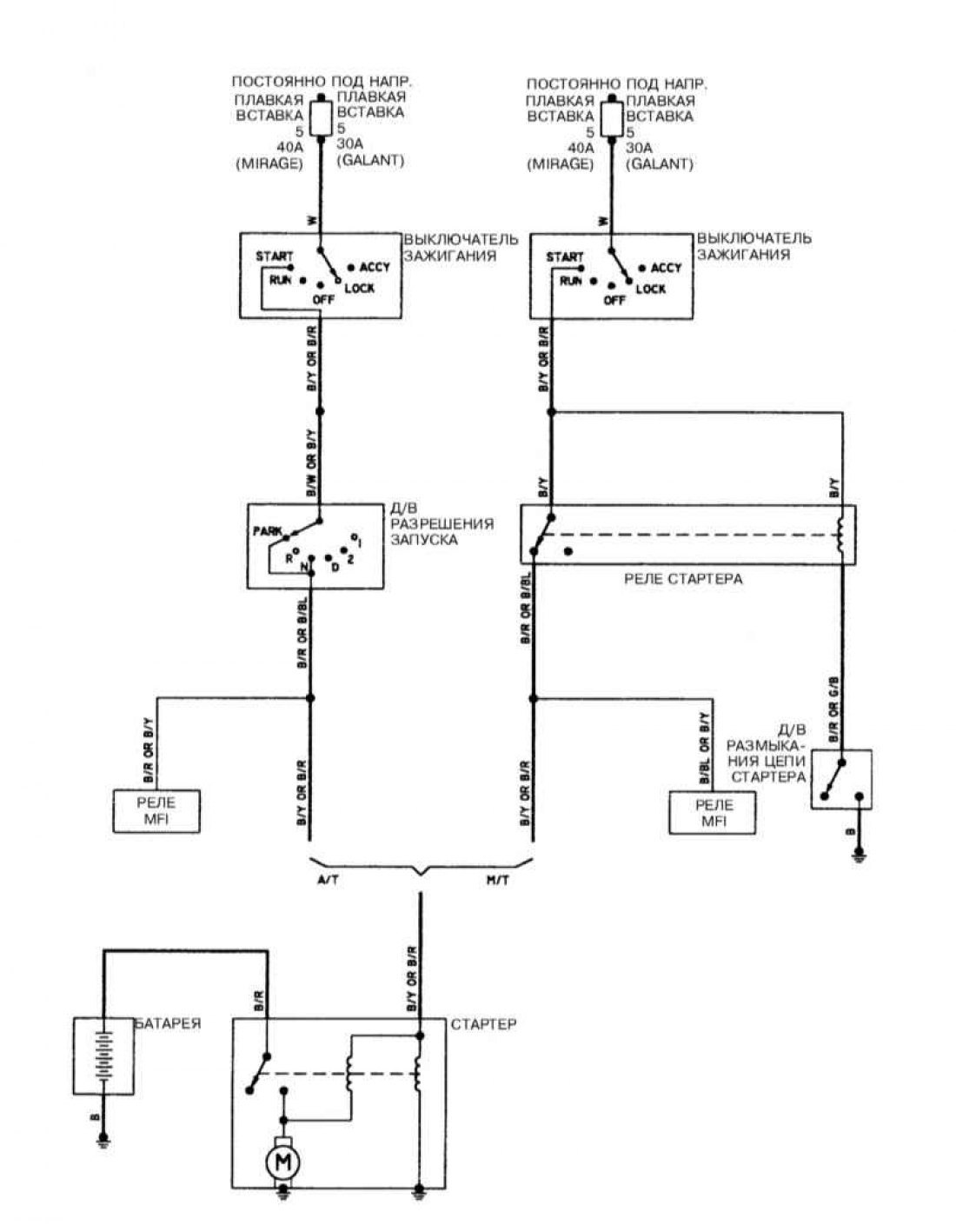

Система запуска (Galant / Mirage 1990-1995 г.)

Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →

(Информация представлена на сайте: www.Autoinstruction.ru)

Статья проверена экспертом: Анатолий Стопариков
