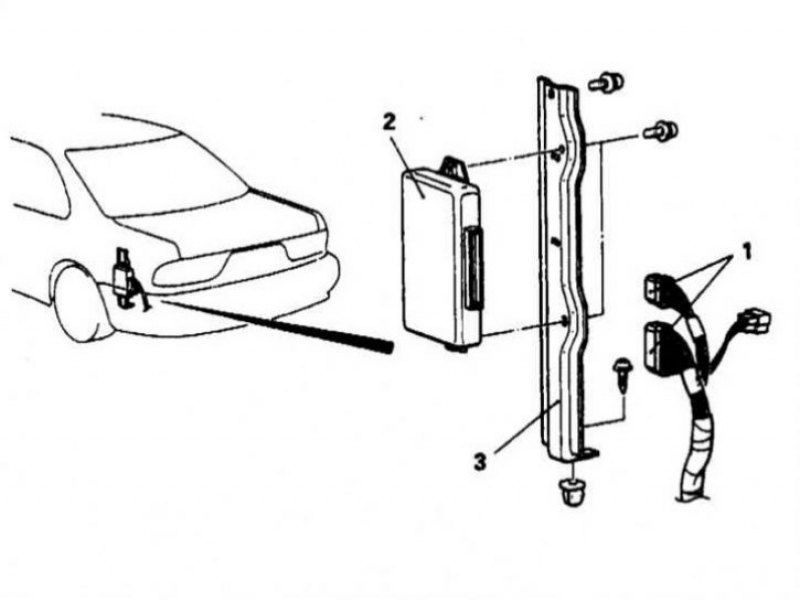

Местоположение и детали установки ECU ABS на моделях Galant и Diamante: 1 - Контактный разъем электропроводки ECU; 2 - ECU; 3 - Опорный кронштейн

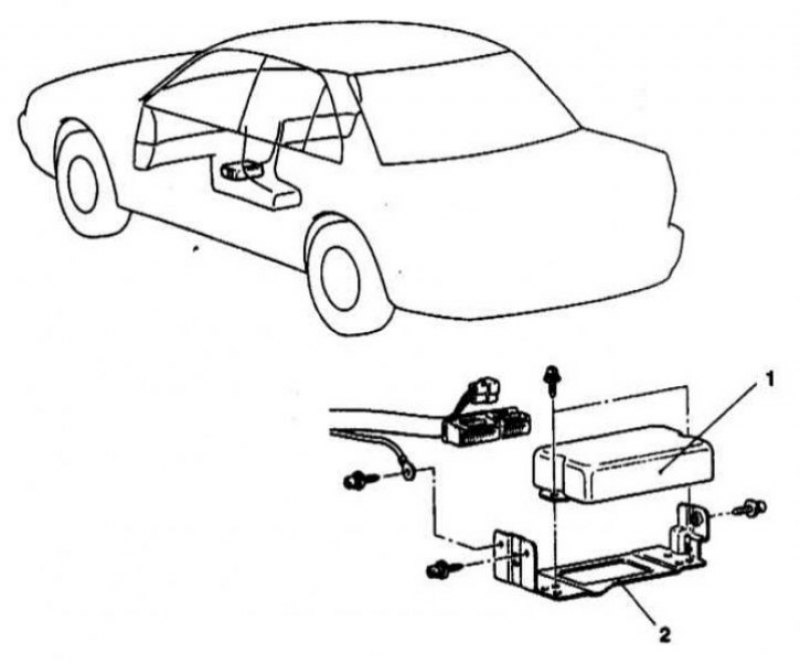

Местоположение и детали установки ECU ABS на моделях Mirage: 1 - ECU; 2 - Опорный кронштейн
Снятие
1. Местоположение и детали установки сборки ECU ABS показано на иллюстрациях.
2. Выключите зажигание.
Внимание! Зажигание должно оставаться выключенным в течение всего времени выполнения процедуры.
3. На моделях Galant и Diamante снимите левую боковую панель обивки багажного отделения.
4. На моделях Mirage снимите напольную секцию центральной консоли.
5. Отпустите фиксатор в нижней части многоконтактного разъема и отсоедините электропроводку от блока управления (ECU) ABS.
6. Отдайте крепежные гайки и снимите ECU со своего опорного кронштейна. В случае необходимости кронштейн также м быть демонтирован.
Установка
1. Если снимали, установите на место опорный кронштейн блока управления.
2. Установите блок управления и прочно затяните гайки его крепления.
3. Если снимали, подсоедините к кронштейну шину заземления, - заземление должно быть восстановлено до подсоединения к ECU электропроводки. Удостоверьтесь в надежности фиксации контактной клеммы.
4. Подсоедините к блоку управления многоконтактный разъем электропроводки, - проследите за надежностью защелкивания фиксатора.
5. Установите панель обивки багажного отделения/напольную секцию центральной консоли.
