Компоненты привода стояночного тормоза на моделях Galant с 1994 г. вып. с дисковыми тормозными механизмами задних колес: 1 - Суппорт тормозного механизма; 2 - Тормозной диск; 3 - Анкерная пружина заднего башмака; 4 - Анкерная пружина переднего башмака; 5 - Пружина регулировочного колесика; 6 - Регулятор; 7 - Распорная планка; 8 - Возвратная пружина распорной планки; 9 - Тарелка направляющей пружины; 10 - Направляющая пружина башмака; 11 - Анкерный палец; 12 - Фрикционные башмаки; 13 - Фиксатор; 14 - Тросовый привод стояночного тормоза

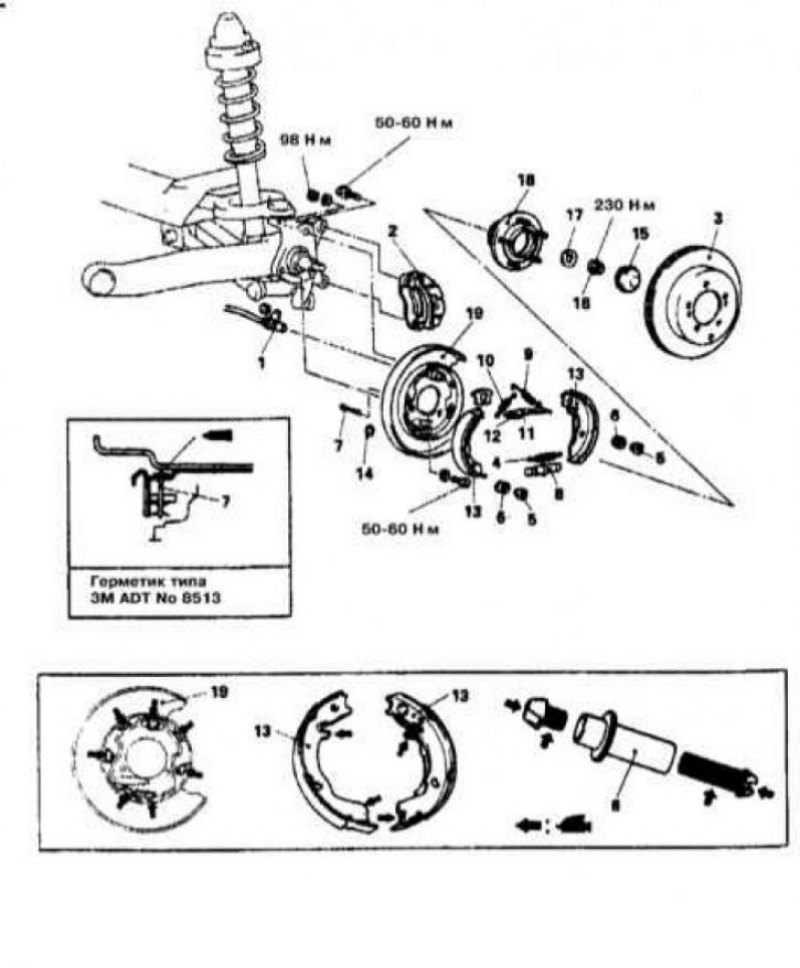

Компоненты привода стояночного тормоза на моделях Diamante 1992÷1996 г.г. вып.: 1 - Колесный датчик (модели с ABS); 2 - Суппорт тормозного механизма; 3 - Тормозной диск; 4 - Пружина регулировочного колесика; 5 - Тарелка направляющей пружины; 6 - Направляющая пружина башмака; 7 - Анкерный палец; 8 - Регулятор; 9 - Анкерная пружина заднего башмака; 10 - Анкерная пружина переднего башмака; 11 - Распорная планка; 12 - Возвратная пружина распорной планки; 13 - Фрикционные башмаки; 14 - Фиксатор; 15 - Защитная крышка ступичной гайки; 16 - Ступичная гайка; 17 - Шайба; 18 - Колесный подшипник; 19 - Тормозной щит

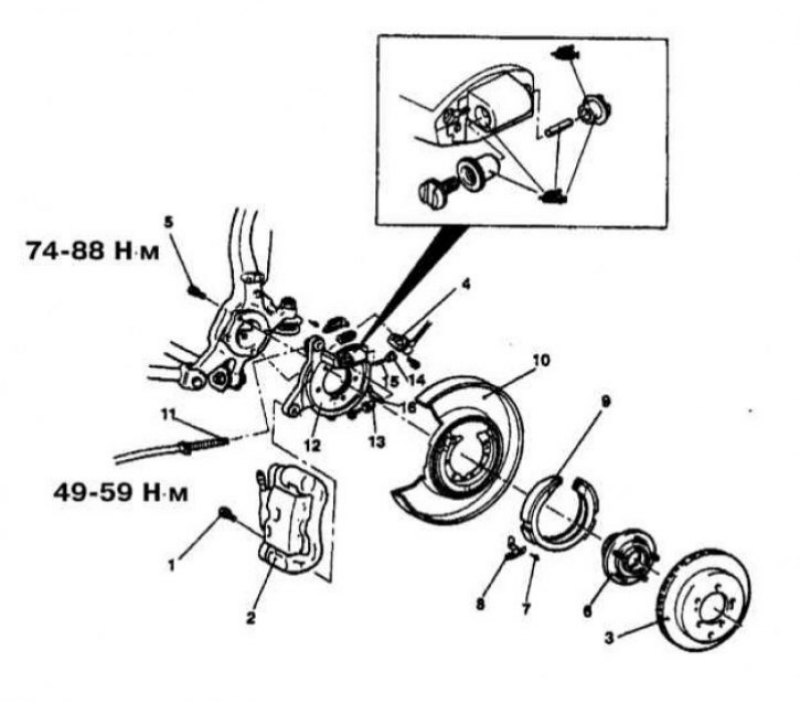

Компоненты стояночного тормоза на моделях Diamante с 1997 г. вып.: 1 - Болт крепления суппорта; 2 - Суппорт; 3 - Тормозной диск; 4 - Колесный датчик; 5 - Болты крепления ступичной сборки; 6 - Ступичная сборка; 7 - Винт направляющей пружины фрикционного башмака; 8 - Направляющая пружина башмака; 9 - Фрикционный башмак; 10 - Брызгозащитный экран; 11 - Наконечник крепления приводного троса к исполнительному рычагу; 12 - Тормозной щит; 13 - Регулировочное колесико; 14 - Кулачок; 15 - Толкатель; 16 - Исполнительный рычаг
Модели Galant с 1994 г. вып. и Diamante 1992÷1996 г.г. вып.
Снятие
1. Компоненты привода стояночного тормоза на соответствующих моделях представлены на иллюстрациях.
2. Поддомкратьте автомобиль и установите его на подпорки.
Посмотрите оригинал на портале [autoinstruction]
3. Снимите сборку тормозного суппорта (см. Раздел Снятие и установка суппортов дисковых тормозных механизмов).
4. Снимите тормозной диск (см. Раздел Снятие, проверка состояния и установка тормозного диска).

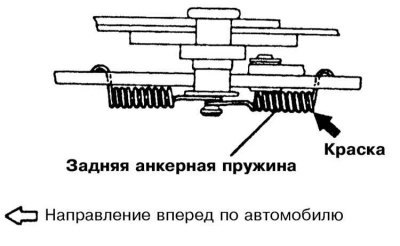

5. Снимите анкерные пружины переднего и заднего фрикционных башмаков.
6. Снимите пружину регулировочного колесика и сборку регулятора.
7. Снимите распорную планку с возвратной пружиной.
8. Снимите направляющие пружины и анкерные пальцы фрикционных башмаков.
9. Снимите башмачные сборки.
10. Отпустите фиксаторы, выверните крепежные болты и снимите трос привода стояночного тормоза.
Установка
Установка производится в обратном порядке. Проследите за правильностью установки анкерных пружин, - они имеют различные силовые характеристики и одна из них помечена краской.
Модели Diamante с 1997 г. вып.
Снятие
1. Конструкция стояночного тормоза на моделях Diamante с 1997 г. вып. представлена на иллюстрации.
2. Поддомкратьте автомобиль и установите его на подпорки.
3. Снимите суппорт (см. Раздел Снятие и установка суппортов дисковых тормозных механизмов ).
4. Снимите тормозной диск (см. Раздел Снятие, проверка состояния и установка тормозного диска).
5. Выверните винты направляющих пружин и снимите башмачные сборки с тормозного щита.
Установка
Установка производится в обратном порядке.
