Снятие
Для снятия люка выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Рис. 17.34. Люк: 1 – переключатель привода люка и фонарь освещения салона; 2 – кронштейн фонаря освещения салона; 3 – дренажный шланг; 4 – винт (5 Н·м); 5 – электродвигатель привода люка; 6 – электронный блок управления люком; 7 – люк в сборе
2. Снимите переключатель привода люка и фонарь освещения салона в сборе 1 (рис. 17.34).
3. Снимите обивку потолка.
4. Закройте полностью стекло крышки люка.
Перейдите к источнику по ссылке (AutoInstruction.ru)

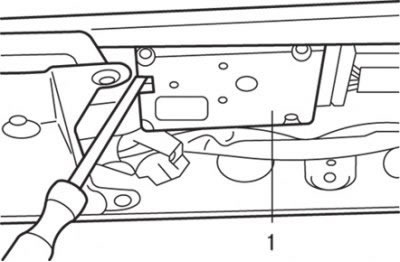

Рис. 17.35. Использование отвертки для снятия электронного блока (1) управления люком
5. Вставьте отвертку с плоским лезвием в зону защелки так, как показано на рис. 17.35, и отведите ее вправо.
6. Опустите электронный блок управления люком и сдвиньте блок влево. Отсоедините электрический разъем и снимите электронный блок управления люком.
7. Снимите кронштейн 2 (см. рис. 17.34) фонаря освещения салона.
8. Снимите электродвигатель 5 привода люка.
9. Снимите подкрылок переднего крыла.
Рис. 17.36. Снятие дренажного шланга: А – передняя часть; В – задняя часть; 1 – шнур; 2 – дренажный шланг
10. Отсоедините дренажный шланг от люка. Снимите прокладку. Привяжите к концу дренажного шланга шнур и обмотайте изоляционной лентой место соединения (рис. 17.36). Затем вытащите дренажный шланг из салона автомобиля.
11. Отверните болты и снимите люк 7 (см. рис. 17.34) в сборе.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Привяжите к концу дренажного шланга шнур и обмотайте место соединения изоляционной лентой, чтобы на стыке не было неровностей.
2. Протяните шнур и затем протяните дренажный шланг.
Рис. 17.37. Установка дренажного шланга: А = 20–30 мм; 1 – уплотнительная прокладка
3. Вытяните дренажный шланг из уплотнительной прокладки на расстояние, показанное на рис. 17.37.
4. Закройте полностью стекло крышки люка.
Рис. 17.38. Установка электронного блока управления люком: 1 – контрольное отверстие установочных меток; 2 – замковое устройство; 3 – положение установочных меток
5. Сдвиньте замковое устройство электронного блока управления люком так, чтобы совместились установочные метки (рис. 17.38).
6. Вставьте отвертку с плоским жалом в зону защелки и нажмите ее вправо, при этом не повредите проводку (см. рис. 17.35).
7. Проверьте герметичность люка, направив на него струю воды.
8. Проведите регулировку установки люка следующим образом:
- закройте полностью стекло крышки люка;
- откройте полностью шторку люка;
- снимите обивку;
Рис. 17.39. Расположение винтов (стрелки) регулировки установки люка
- ослабьте винты и отрегулируйте положение стекла крышки люка, чтобы его поверхность прилегала к поверхности крыши (рис. 17.39).
